Bosch Rexroth

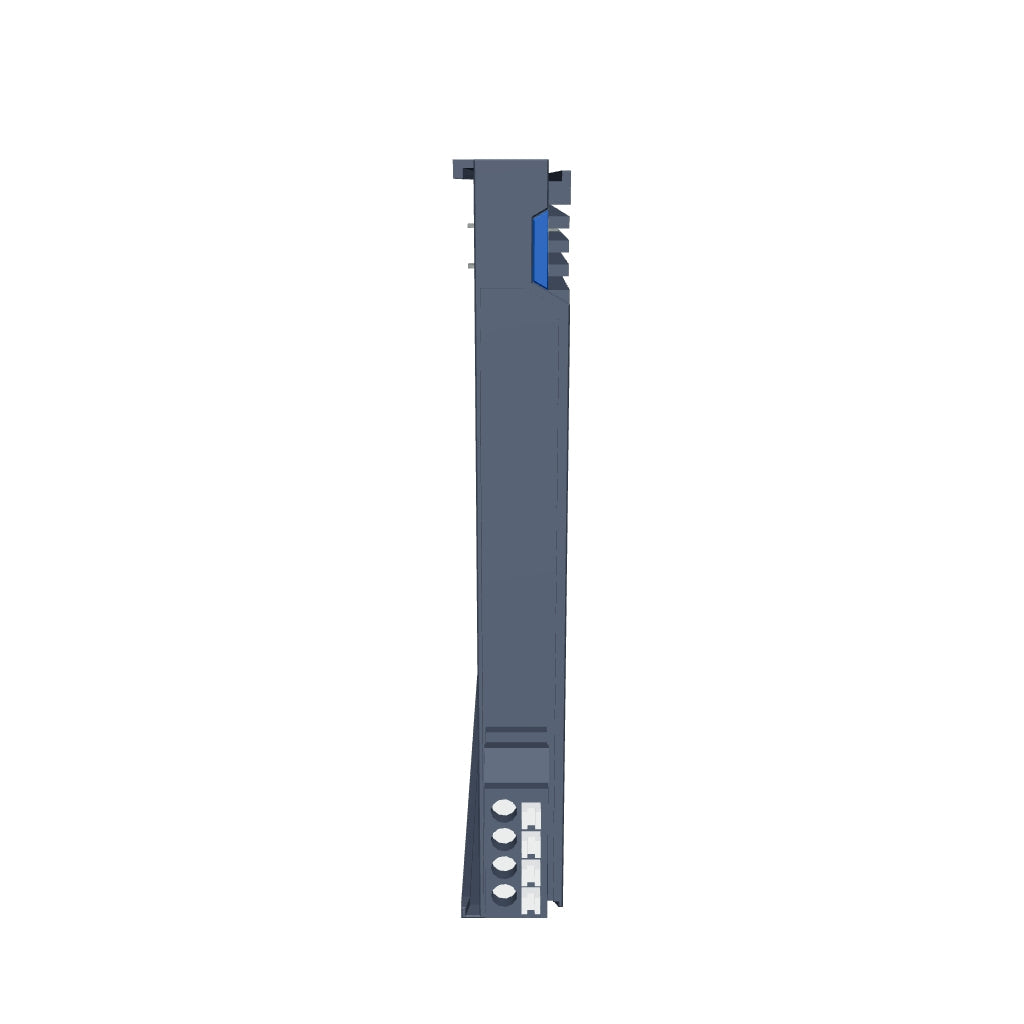

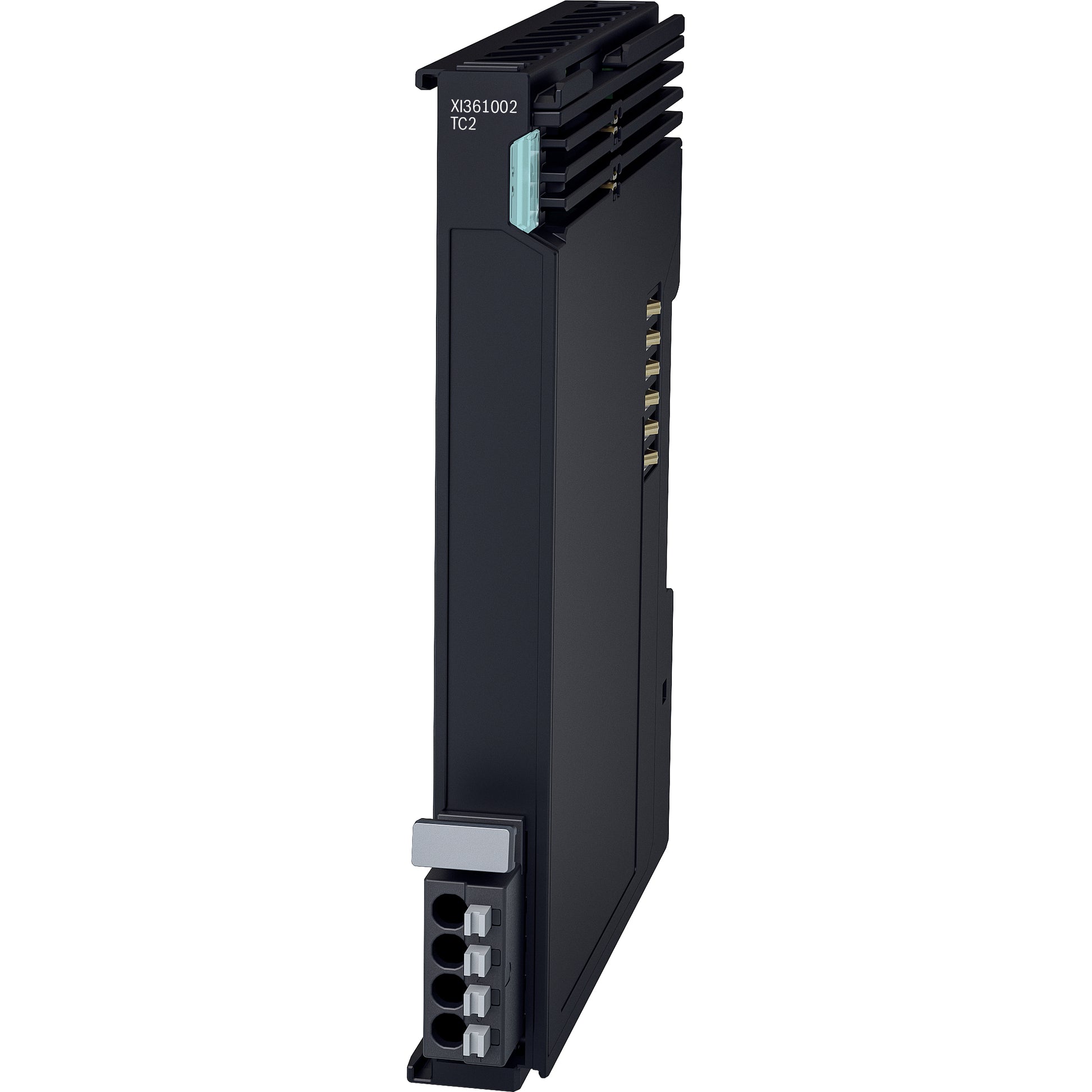

Temperatur-Messmodul XI361002 ctrlX I/O 2-Kanal (Thermoelemente, interne CJC) - R911406108

Temperatur-Messmodul XI361002 ctrlX I/O 2-Kanal (Thermoelemente, interne CJC) - R911406108

Listenpreis €285,00 EUR
Listenpreis Verkaufspreis €285,00 EUR
Sale Ausverkauft
inkl. MwSt. zzgl. Versand
Auf Lager - Lieferzeit 2-5 Werktage*

Das Temperatur-Messmodul XI361002 liest Temperaturen von Thermoelementen (TC) auf zwei unabhängigen Kanälen ein. Das Modul unterstützt gängige Sensortypen wie K, J, T sowie diverse weitere und besitzt eine abschaltbare interne Kaltstellenkompensation (Cold Junction Compensation, CJC). Fehlerzustände werden an der Status-LED des Moduls angezeigt und über den Lokalbus zur Steuerung weitergeleitet. Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.

Technische Daten

Allgemeine technische Daten:

  • Anzahl der Eingänge: 2
  • Anschlussart: Push-in-Klemme
  • Anschlusstechnik: 2-Leiter, geschirmt, paarig verdrillt
  • Signalart: Differentiell
  • Unterstützte Sensortypen: B, C, E, J, K, L, N, R, S, T, U
  • Wertebereich: Siehe Details zu den Sensoren
  • Auflösung ADC: 24 Bit
  • Darstellung: 16 Bit inkl. Vorzeichen
  • Genauigkeit typ.: 0,3% vom Messbereich; Typ K
  • Auflösung: 0,1 °C, 0,1 °F
  • Einheit: Schaltbar, °C oder °F
  • Wandlungszeit typ.: 240 ms für 1 Kanal, 480 ms für 2 Kanäle
  • Überlastschutz / Common Mode: Max. DC 9,9 V
  • Nennspannung (UL/UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
  • Stromaufnahme UL: 42 mA
  • Stromaufnahme UP: 12 mA
  • Maximale Leistungsaufnahme des Moduls: 1,2 W
  • Bitbreite der Eingangsdaten im Prozessdatenabbild, inklusive Füllbits, kanalgranular einstellbar: 10 Bytes
  • Parametrierung: Über ctrlX Works (Startparameter)
  • Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
  • Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
  • Gewicht: 86 g (Modul inklusive Stecker)
  • Potentialtrennung: DC 1200 V UP zu UL, DC 707 V UP/UL zu FE, getestet für je 60 s (nicht durch UL evaluiert)
  • EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
  • Einbaulage: Senkrecht, auf einer waagerechten Tragschiene
  • Kennzeichnung, Zulassungen: CE, UKCA, UL
