Bosch Rexroth

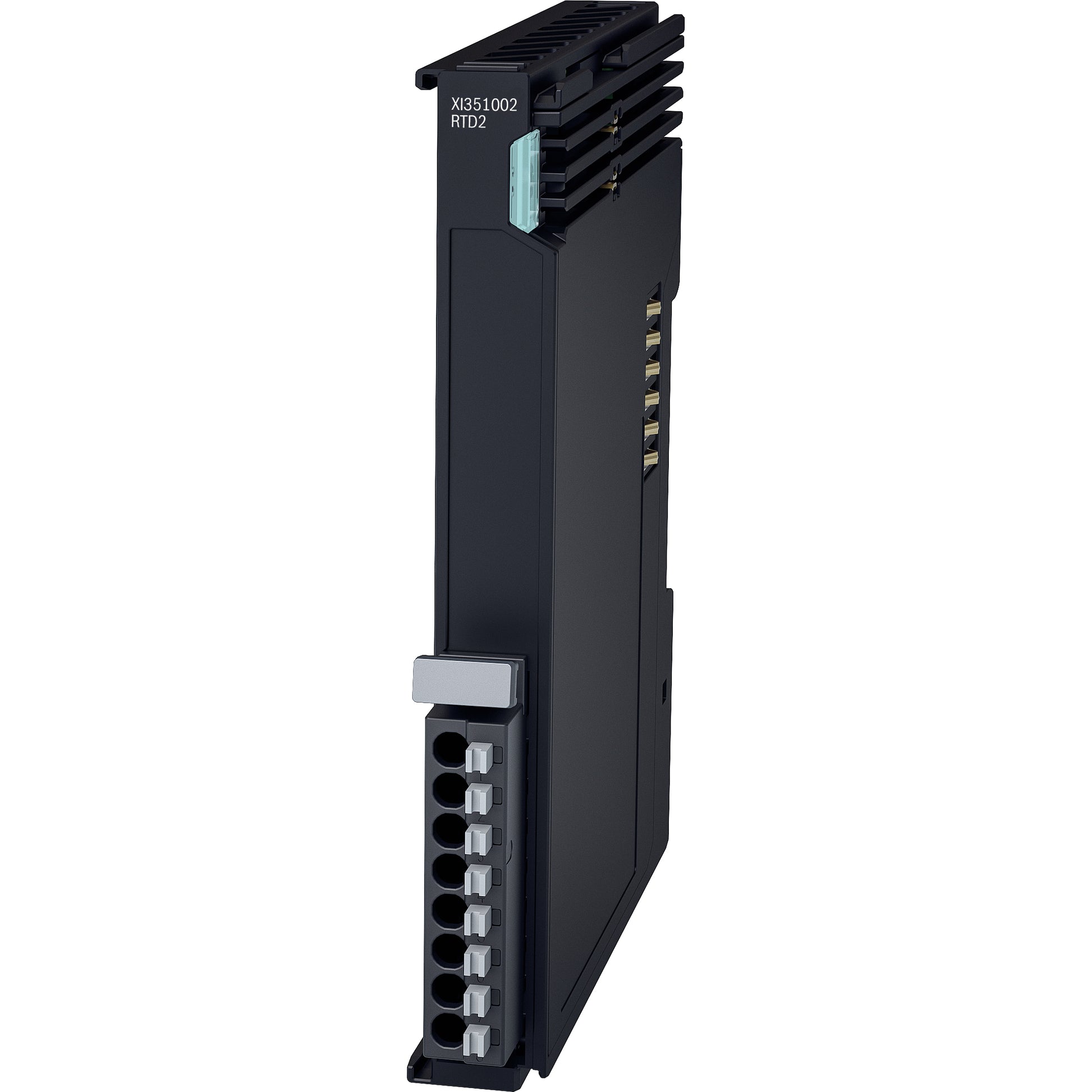

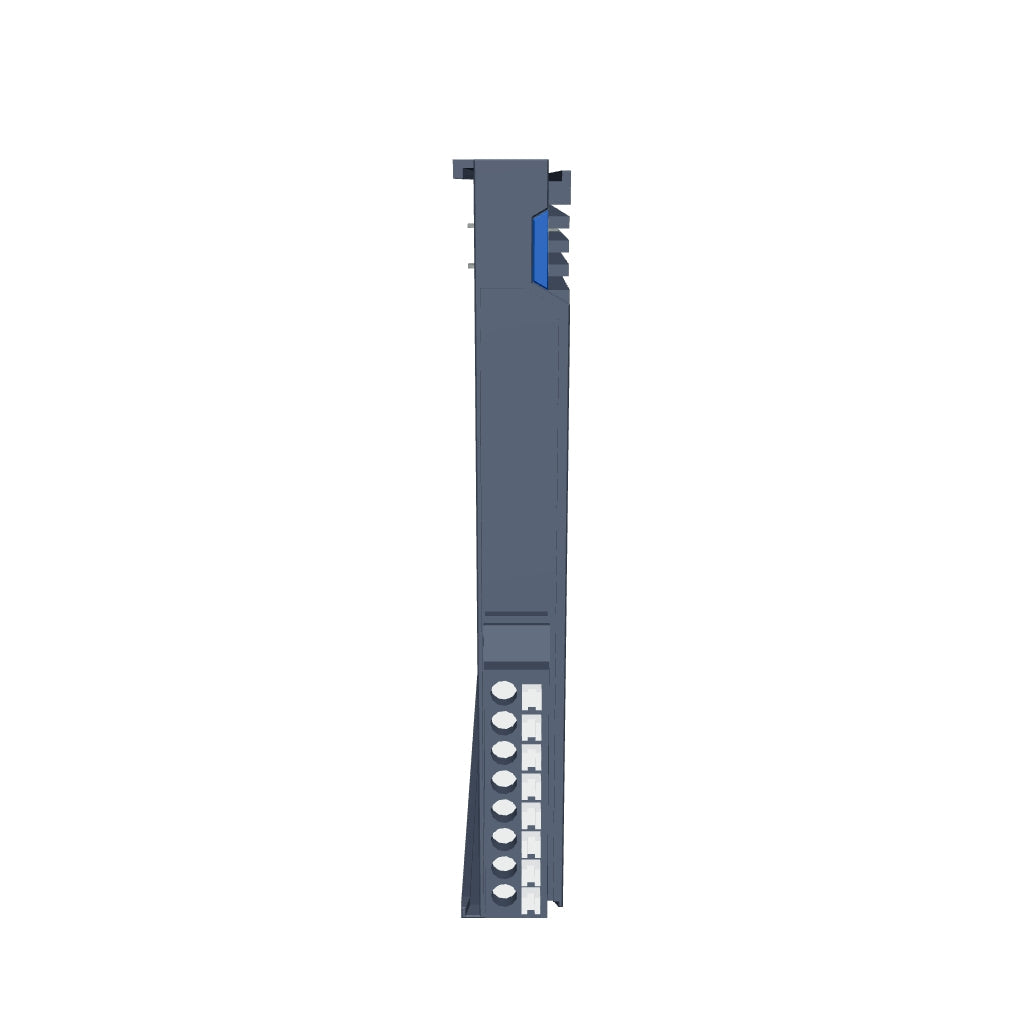

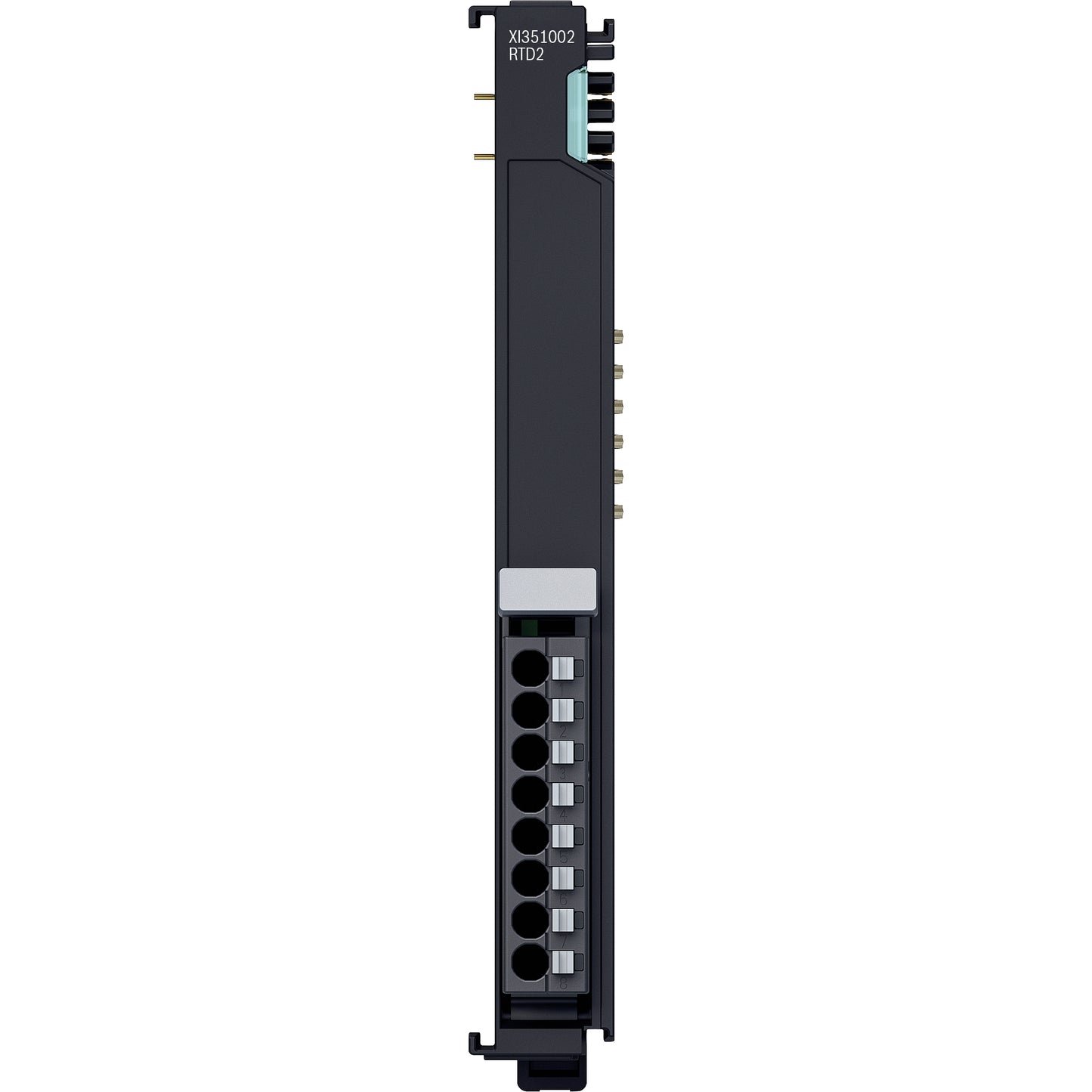

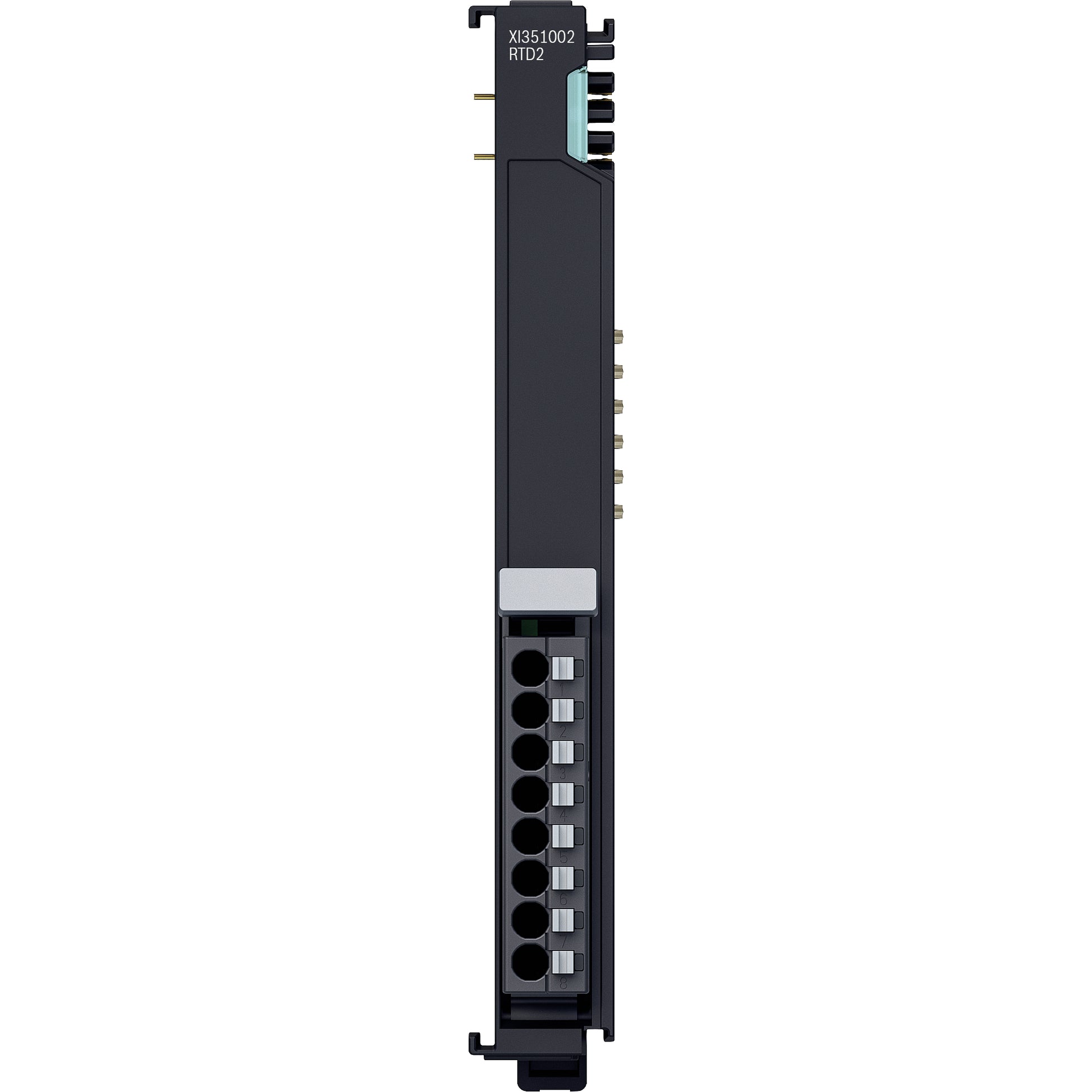

Temperatur-Messmodul XI351002 ctrlX I/O 2-Kanal (Widerstandsfühler, 2-/3-Draht) - R911406109

Temperatur-Messmodul XI351002 ctrlX I/O 2-Kanal (Widerstandsfühler, 2-/3-Draht) - R911406109

Listenpreis €285,00 EUR
Listenpreis Verkaufspreis €285,00 EUR
Sale Ausverkauft
inkl. MwSt. zzgl. Versand
Auf Lager - Lieferzeit 2-5 Werktage*

Das Temperatur-Messmodul XI351002 liest Temperaturen von resistiven Temperatursensoren auf zwei unabhängigen Kanälen ein. Dabei werden gängige Sensortypen wie PT100, PT1000, NI120 und diverse weitere unterstützt. Darüber hinaus bietet es eine Widerstandsmessung im Bereich von 10 bis 3276,7 Ohm an. Fehlerzustände werden an der Status-LED des Moduls angezeigt und über den Lokalbus zur Steuerung weitergeleitet. Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.

Technische Daten

Allgemeine technische Daten:

  • Anzahl der Eingänge: 2
  • Anschlussart: Push-in-Klemme
  • Anschlusstechnik: 3-Leiter oder 2-Leiter, geschirmt, verdrillt
  • Signalart: Single-Ended mit Massebezug
  • Unterstützte Sensortypen: PT100, PT200, PT500, PT1000 (Kennlinie PT385 für alle Platin-Sensoren), NI100, NI120, NI500, NI1000 (Kennlinie TK6180 für alle Nickel-Sensoren), NI1000 (Kennlinie TK5000), KTY81-110, KTY 81-210, KTY 84, Widerstandsmessung
  • Messbereich: Siehe Details zu den Sensoren
  • Stromquelle Messtrom: 0,5 mA
  • Darstellung: 16 Bit inkl. Vorzeichen
  • Absolute Genauigkeit Temperaturmessung: ±0,5 K
  • Absolute Genauigkeit Widerstandsmessung: ±0,6 Ω
  • Auflösung: 0,1 °C/°F
  • Einheit: Schaltbar, °C oder °F
  • Wandlungszeit typ.: 160 ms für 1 Kanal, 320 ms für 2 Kanäle
  • Überlastschutz: Max. DC 9,9 V
  • Common Mode: Max ±9,9 V gegenüber UPGND
  • Nennspannung (UL/UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
  • Stromaufnahme UL: 42 mA
  • Stromaufnahme UP: 12 mA
  • Maximale Leistungsaufnahme des Moduls: 1,2 W
  • Bitbreite der Eingangsdaten im Prozessdatenabbild (inklusive Füllbits): 10 Bytes (analgranular einstellbar)
  • Parametrierung: Über ctrlX Works (Startparameter)
  • Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
  • Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
  • Gewicht: 90 g (Modul inklusive Stecker)
  • Potentialtrennung: DC 1200 V UP zu UL, DC 707 V UP/UL zu FE, getestet für je 60 s (nicht durch UL evaluiert)
  • EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
  • Einbaulage: Senkrecht, auf einer waagerechten Tragschiene
  • Kennzeichnung, Zulassungen: CE, UKCA, UL

Downloads
