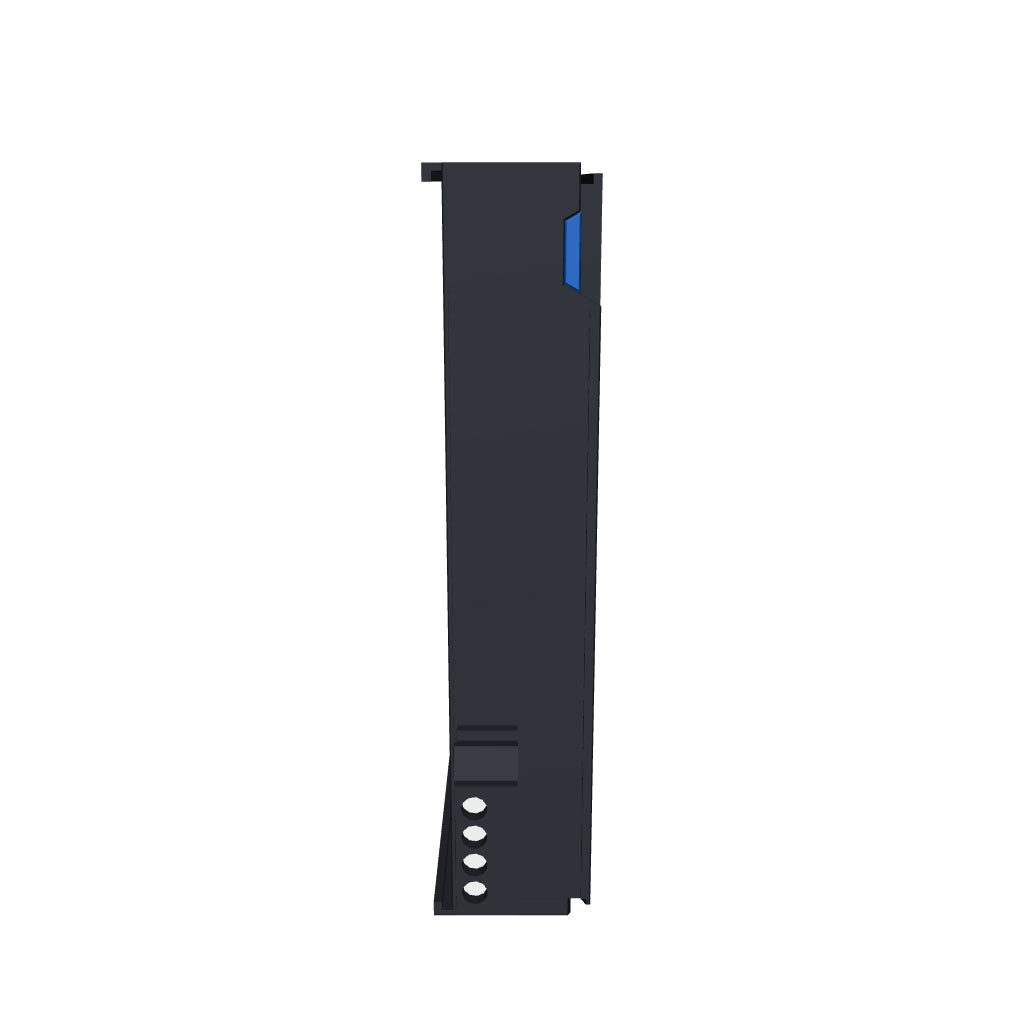

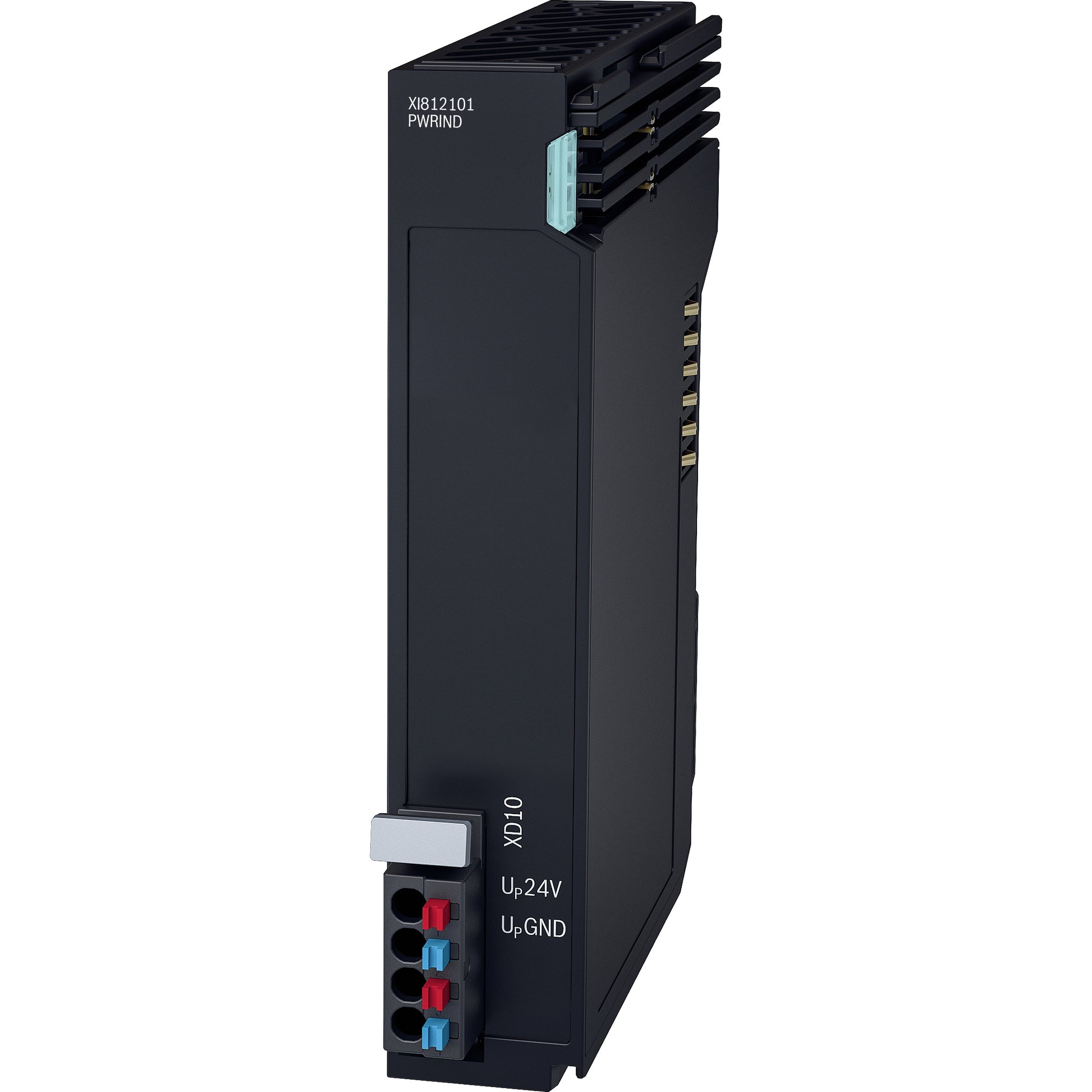

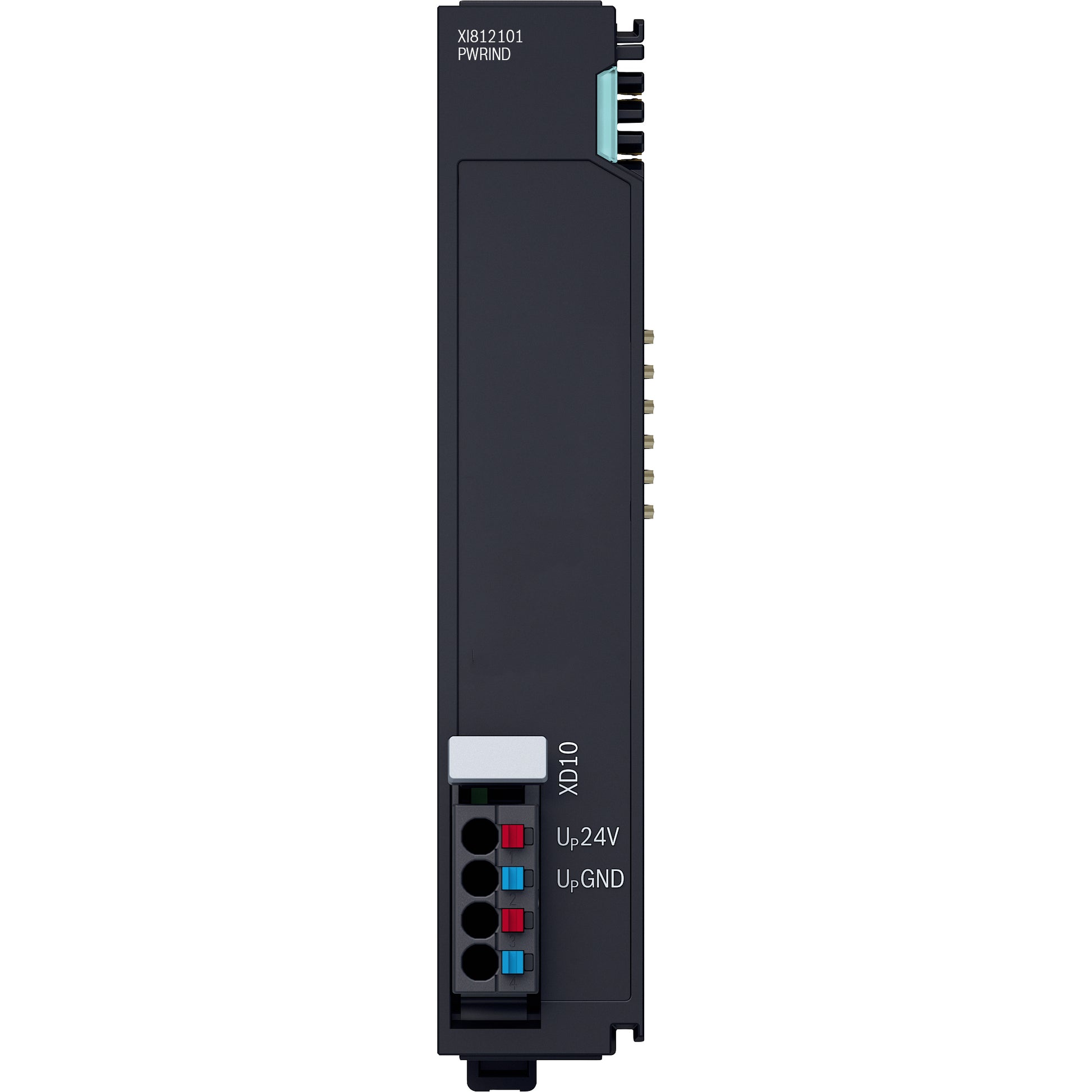

Systemmodul XI812101 ctrlX I/O aktive Nachspeiseklemme (UP, 24 V / 8A) - R911406094
Systemmodul XI812101 ctrlX I/O aktive Nachspeiseklemme (UP, 24 V / 8A) - R911406094
Verfügbarkeit für Abholungen konnte nicht geladen werden
Der modulare, kompakte Geräteaufbau der E/A-Systeme von Rexroth bietet Ihnen maximale Flexibilität für die kostengünstige Umsetzung Ihrer individuellen Maschinenkonzepte. Die E/A-Module verfügen über robustes Design und Mechanik, sind einfach zu handhaben, haben eine schnelle Reaktionszeit und sind schnell zu installieren - sowohl im Schaltschrank als auch im Feld. Offene Kommunikationsstandards ermöglichen Ihnen die perfekte Integration der E/A-Module bei maximaler Verfügbarkeit.
Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.
Technische Daten
Technische Daten
Allgemeine technische Daten:
- Anschlusstechnik: Push-in
- Nennspannung (UL/UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
- Stromaufnahme UL bei Nennspannung 24 V: 40 mA
- Stromaufnahme UP bei Nennspannung 24 V: Typ. 5 mA (ohne I/O-Module, max. 8 A (Gesamtsystem mit I/O-Modulen)
- Maximale Leistungsaufnahme des Moduls: 2,64 W
- Leistungsaufnahme UP bei Nennspannung 24 V: Typ. 0,12 W (ohne I/O-Module), max. 192 W (Gesamtsystem mit I/O-Modulen)
- Verpolschutz (UP): Vorhanden
- Absicherung (UP): Keine interne Absicherung. Der Schutz vor Überlastung muss vom Betreiber
durch eine externe Sicherung bereitgestellt werden. - Überspannungsschutz UP: Vorhanden, bei Überspannung können die externen Sicherungen auslösen.
- Transientenschutz UP: Vorhanden, Suppressordioden, Impulsbelastung bis 1500 W
- Spannungseinbrüche an Spannungsversorgungsschnittstellen: PS1 <1 ms, Bewertungskriterium A
- Bitbreite Eingangsdaten im Prozessdatenabbild (inklusive Füllbits): 6 Byte
- Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
- Abmessungen: 20 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
- Gewicht: 100 g (Modul inklusive Stecker)
- Potentialtrennung DC 1200 V UP zu UL, DC 707 V UP/UL zu FE, getestet für je 60 s (nicht durch UL evaluiert)
- EMV-Festigkeit Gemäß EN 61000-6-2 und EN 61000-6-4
- Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
- Kennzeichnung, Zulassungen: CE, UKCA, UL
