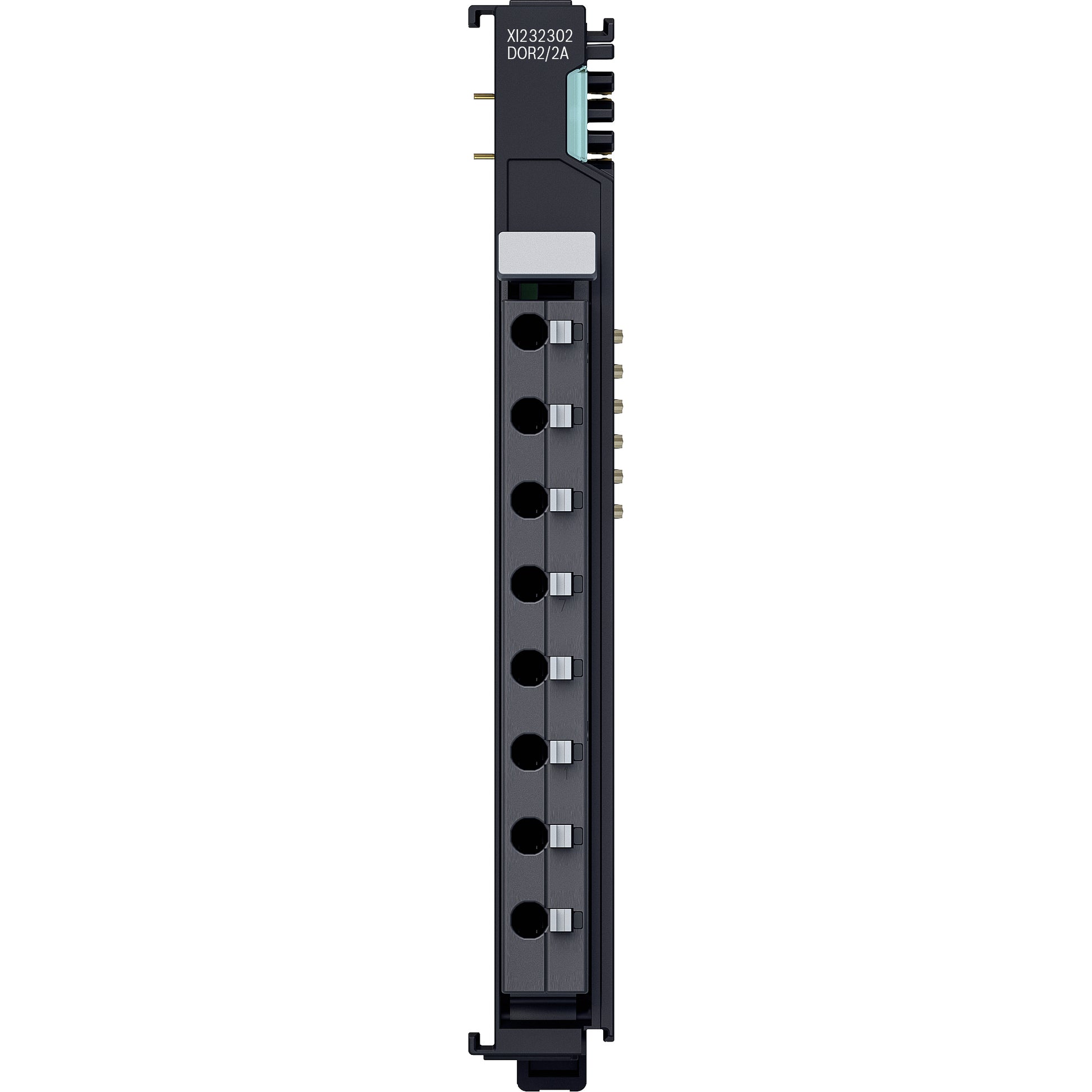

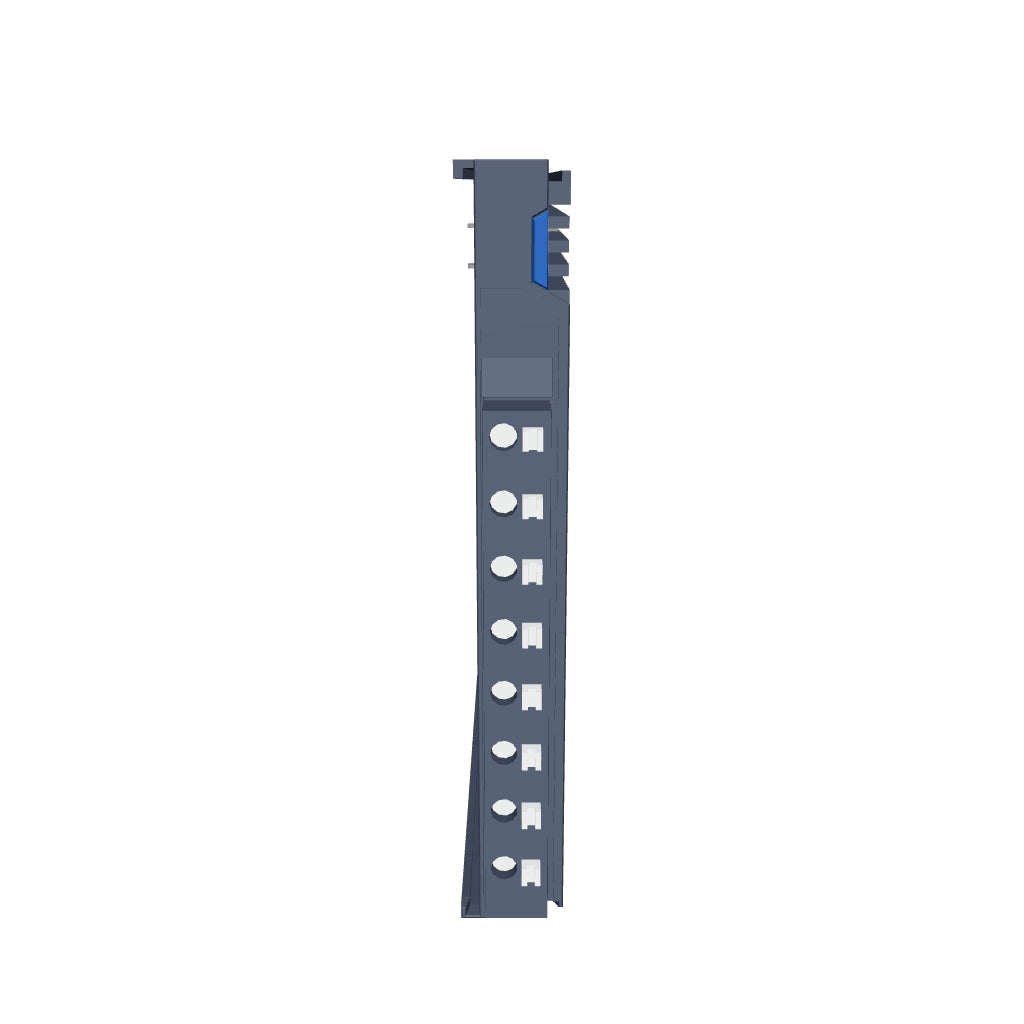

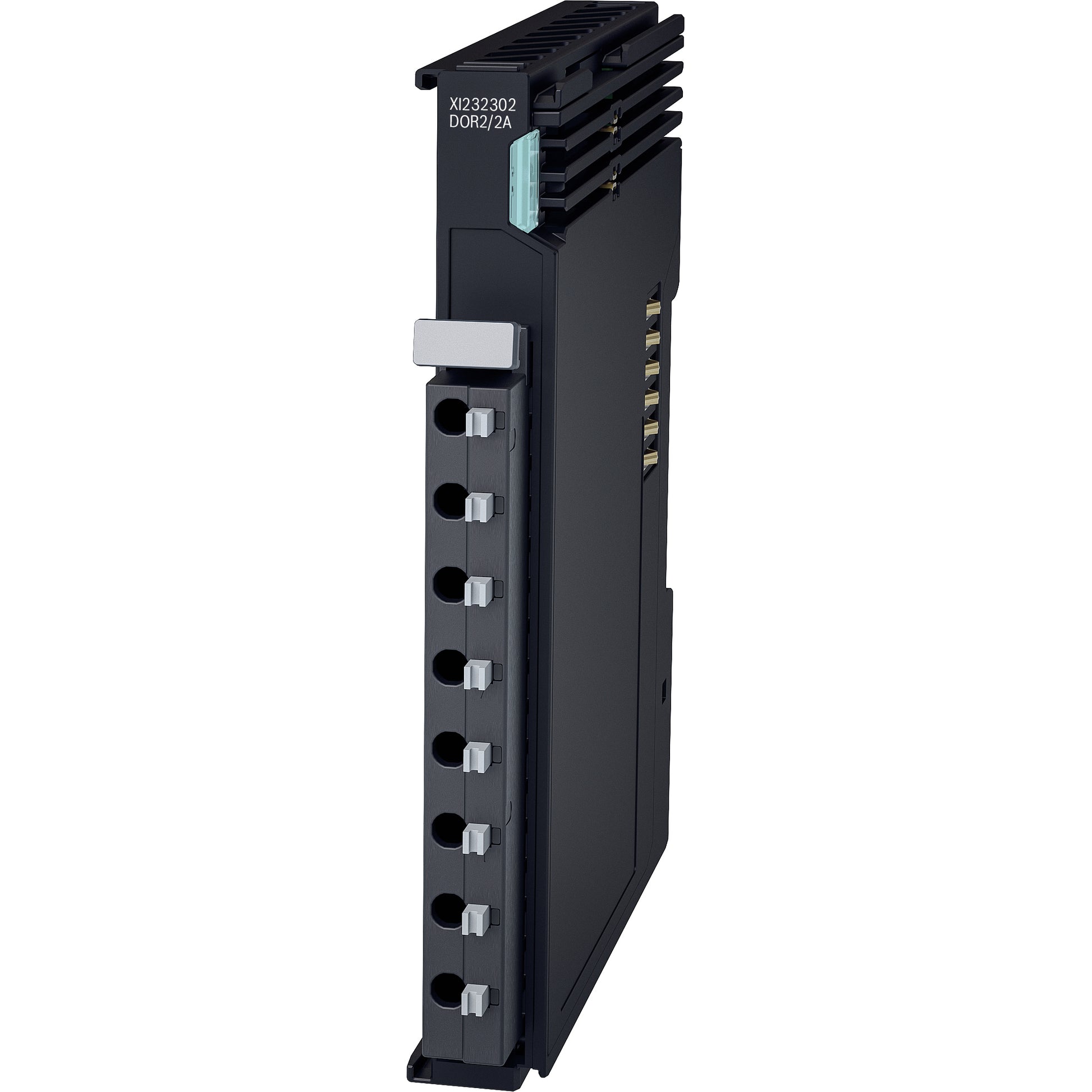

Relais Ausgangsmodul XI232302 ctrlX I/O 2-Kanal (250 VAC, 2 A), Wechslerkontakt - R911420202
Relais Ausgangsmodul XI232302 ctrlX I/O 2-Kanal (250 VAC, 2 A), Wechslerkontakt - R911420202
Verfügbarkeit für Abholungen konnte nicht geladen werden
Das Relais-Ausgangsmodul XI232302 ist zum Einsatz in einer ctrlX I/O-Station vorgesehen. Das Modul verfügt über zwei Kanäle mit Wechslerkontakten, die für AC 250 V und 2 A ausgelegt sind. Die Kanäle sind voneinander unabhängig und potenzialfrei herausgeführt. Der Schaltzustand des jeweiligen Kanals wird an der LED auf dem abnehmbaren Peripheriestecker angezeigt. Die Logik- und Peripherieversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.
Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.
Technische Daten
Technische Daten
Allgemeine technische Daten:
- Anzahl Kanäle: 2, Wechslerkontakt
- Anschlussart: Push-in
- Lastarten: Ohmsch, Induktiv
- Schaltspannung: AC 12 V bis 250 V (50/60 Hz), DC 12 V bis 250 V
- Schaltstrom maximal für allgemeine Verwendung und Widerstandslast: 2 A bei AC ≤ 250 V, 2 A bei DC ≤ 30 V
- Maximaler Schaltstrom für den Schaltbetrieb "pilot duty": 0,15 A bei DC ≤ 250 V
- Kurzzeit-Einschaltstrom: 3-fache Überlast
- Minimale Last: 100 mA (DC 12 V)
- Überlastschutz: Externe Sicherung notwendig
- Schaltfrequenz max.: 6/min (bei Nennlast)
- Ansprechzeit max.: 12 ms
- Prellzeit max.: 8 ms
- Rückfallzeit max.: 5 ms
- Schaltspiele mech. (min.): 10 × 10^6
- Schaltspiele elektr. (min.): 6 × 10^5
- Nennspannung (UL/UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
- Stromaufnahme UL: 29 mA
- Stromaufnahme UP: 25 mA
- Maximale Leistungsaufnahme des Moduls: 1,2 W
- Bitbreite im Prozessabbild: 2 Bit
- Konfiguration: Keine Adress- oder Konfigurationseinstellungen erforderlich
- Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
- Gewicht: 100 g (Modul inklusive Stecker)
- Potenzialtrennung: DC 1200 V UP zu UL, DC 707 V UP/UL zu FE, AC 3000 V UP/UL zu Relaiskontakten, AC 3000 V Gehäuse zu Relaiskontakten, AC 3000 V Relaiskontakte Ch. 1 zu Ch. 2
- EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
- Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
- Kennzeichnungen, Zulassungen: CE, UKCA, UL
