Bosch Rexroth

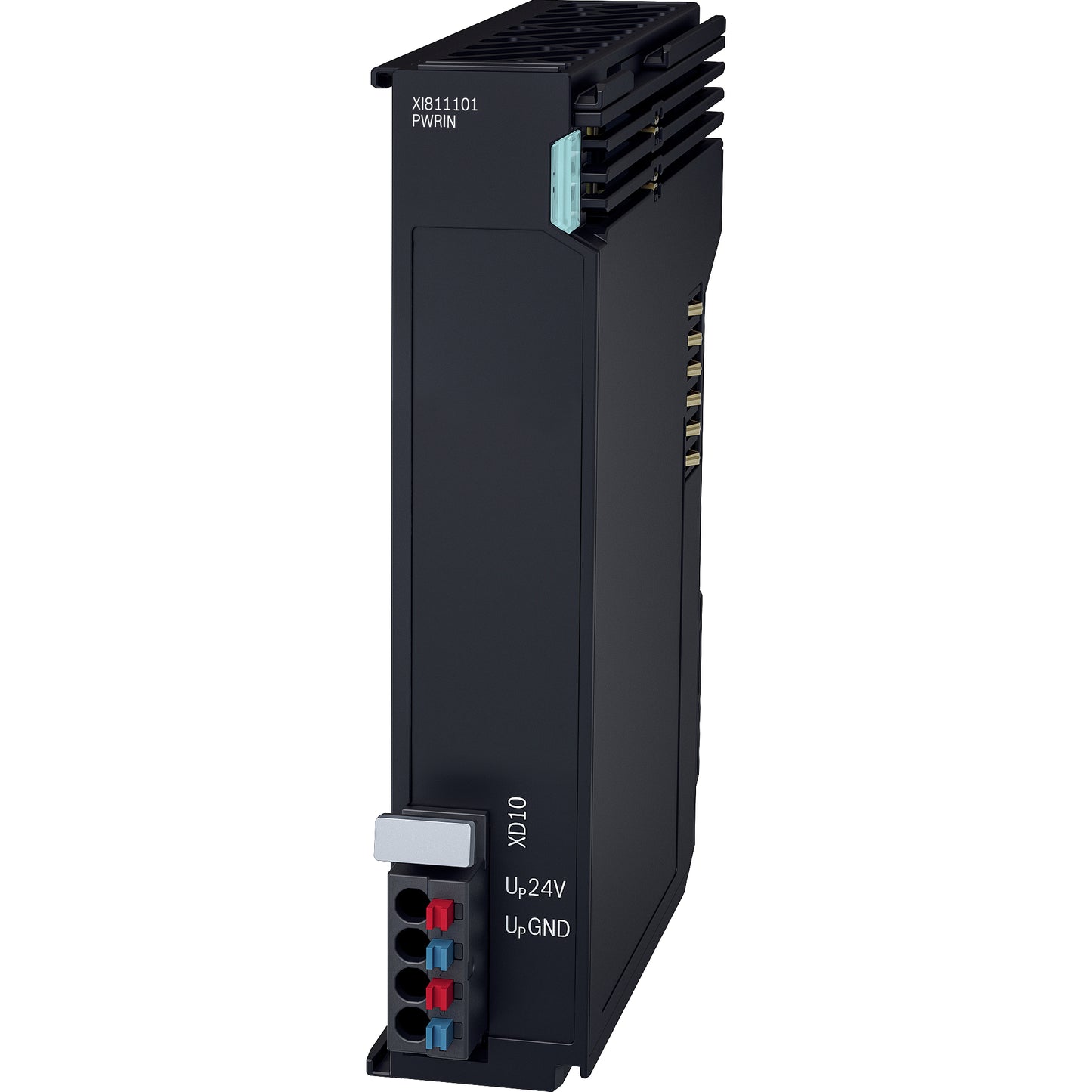

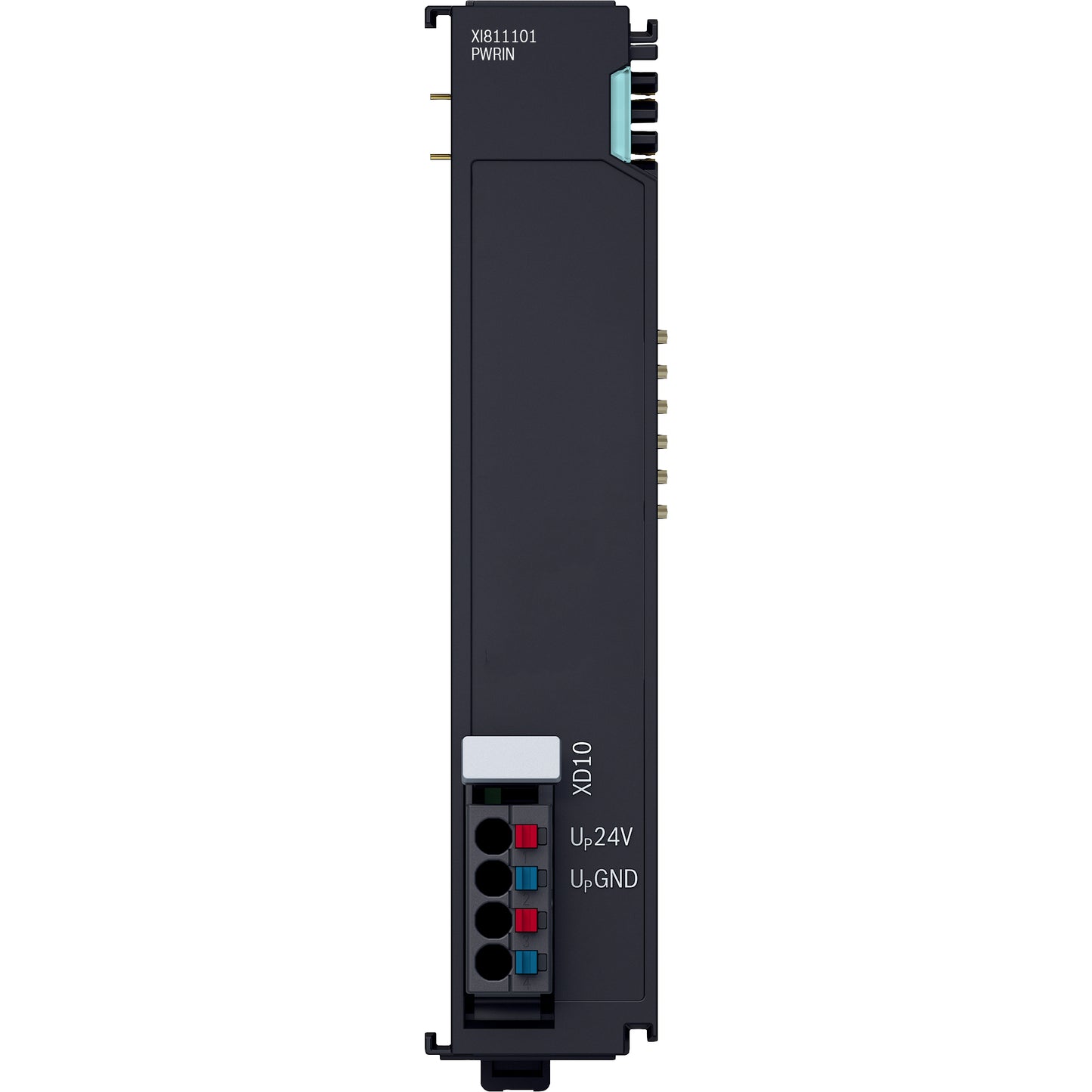

Systemmodul XI811101 ctrlX I/O passive Nachspeiseklemme (UP, 24 V / 8A) - R911406093

Systemmodul XI811101 ctrlX I/O passive Nachspeiseklemme (UP, 24 V / 8A) - R911406093

€89,00 EUR
€89,00 EUR
Sale Ausverkauft
inkl. MwSt. zzgl. Versand
Auf Lager - Lieferzeit 2-5 Werktage*

Der modulare, kompakte Geräteaufbau der E/A-Systeme von Rexroth bietet Ihnen maximale Flexibilität für die kostengünstige Umsetzung Ihrer individuellen Maschinenkonzepte. Die E/A-Module verfügen über robustes Design und Mechanik, sind einfach zu handhaben, haben eine schnelle Reaktionszeit und sind schnell zu installieren - sowohl im Schaltschrank als auch im Feld. Offene Kommunikationsstandards ermöglichen Ihnen die perfekte Integration der E/A-Module bei maximaler Verfügbarkeit.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.

Technische Daten

Allgemeine technische Daten:

  • Anschlusstechnik: Push-in
  • Nennspannung (UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
  • Stromaufnahme UP bei Nennspannung 24 V: Typ. 1 mA (ohne I/O-Module), max. 8 A (Gesamtsystem mit I/O-Modulen)
  • Leistungsaufnahme UP bei Nennspannung 24 V: Typ. 0,024 W (ohne I/O-Module), max. 192 W (Gesamtsystem mit I/O-Modulen)
  • Verpolschutz (UP): Vorhanden
  • Absicherung (UP): Keine interne Absicherung. Der Schutz vor Überlastung muss vom Betreiber durch eine externe Sicherung bereitgestellt werden.
  • Überspannungsschutz UP: Vorhanden, bei Überspannung können die externen Sicherungen auslösen.
  • Transientenschutz UP: Vorhanden, Suppressordioden, Impulsbelastung bis 1500 W
  • Spannungseinbrüche an Spannungsversorgungsschnittstellen: PS1 <1 ms, Bewertungskriterium A
  • Lokalbusanschaltung: Passive Klemme, kein Teilnehmer am Lokalbus
  • Abmessungen: 20 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
  • Gewicht: 100 g (Modul inklusive Stecker)
  • Potentialtrennung: DC 1200 V UP zu UL, DC 707 V UP/UL zu FE, getestet für je 60 s (nicht durch UL evaluiert)
  • EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4 Einbaulage Senkrecht, auf einer waagrechten Tragschiene
  • Kennzeichnung, Zulassungen: CE, UKCA, UL

Downloads

Betriebsanleitung
