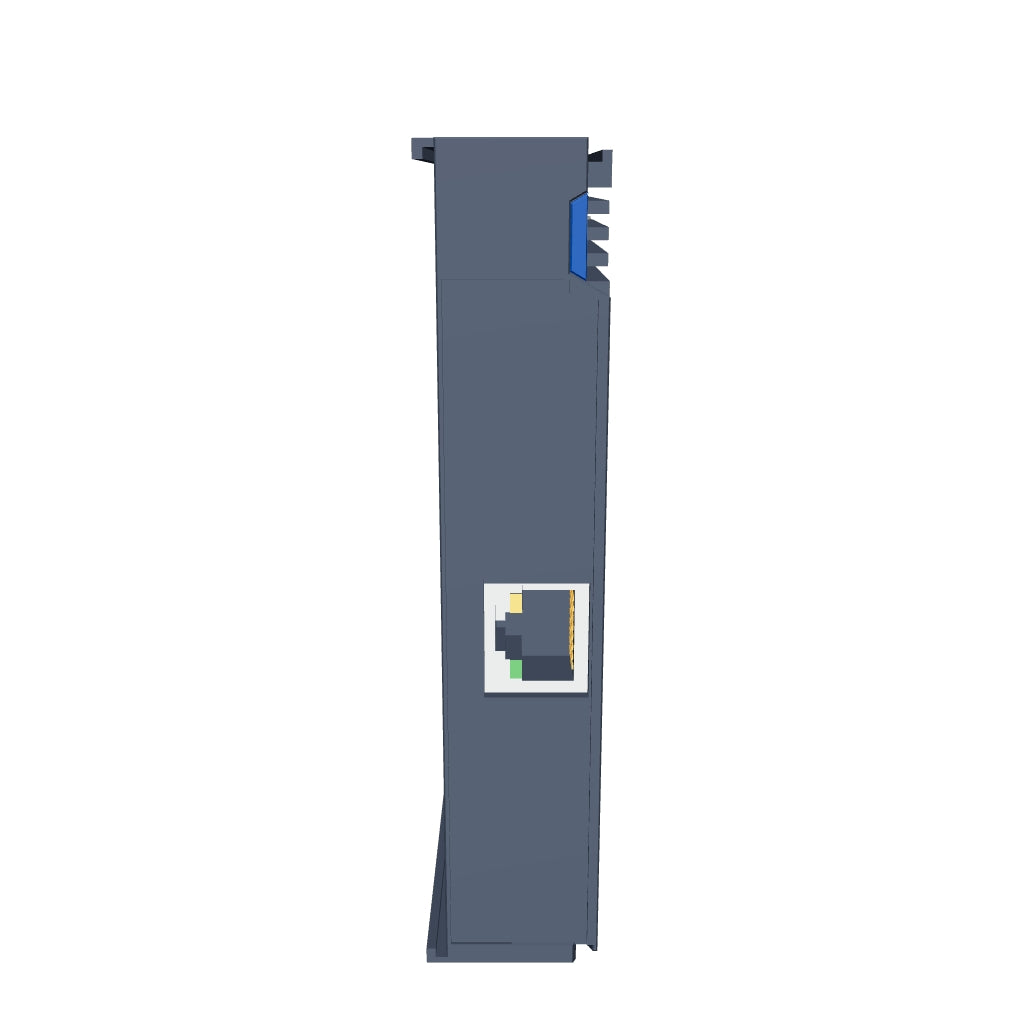

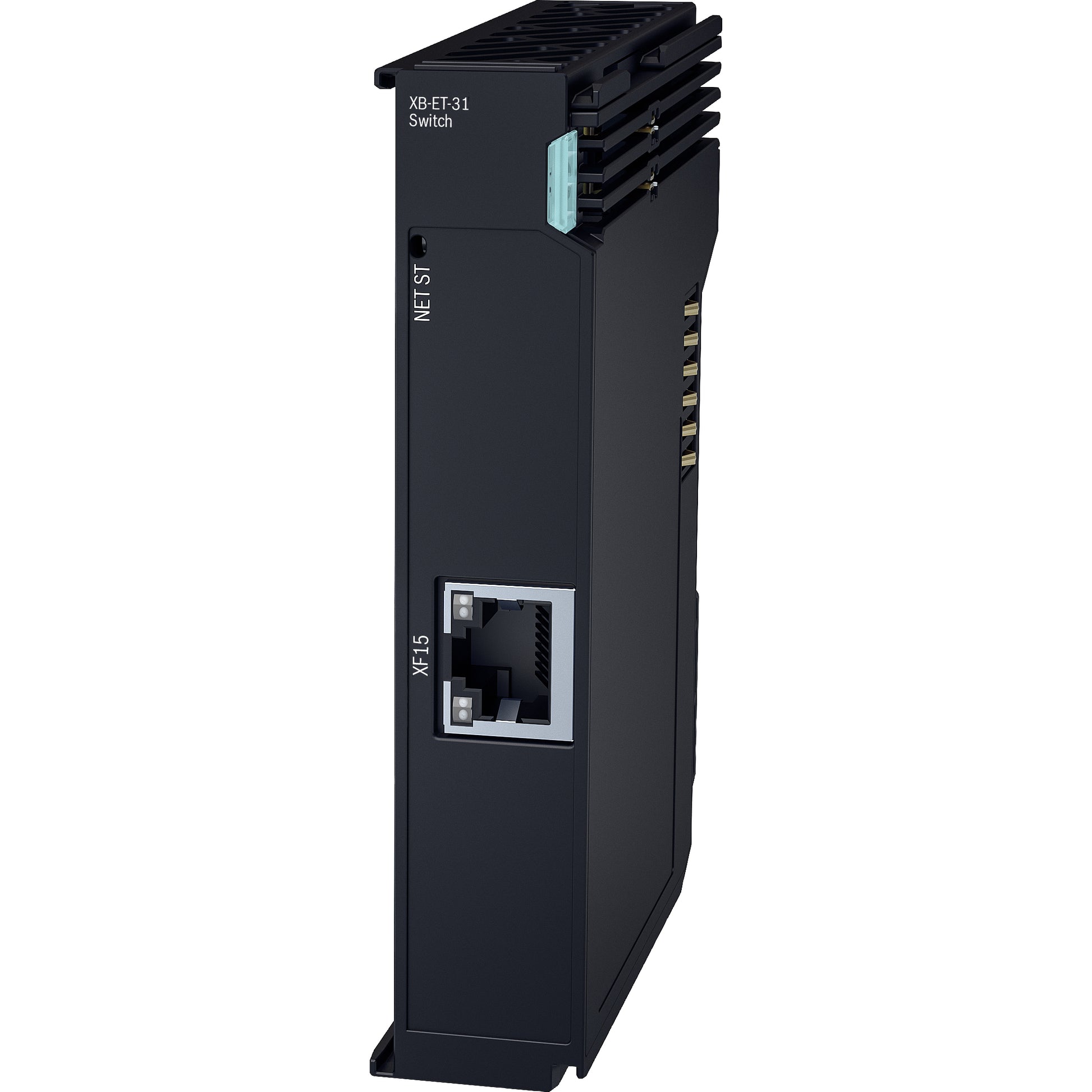

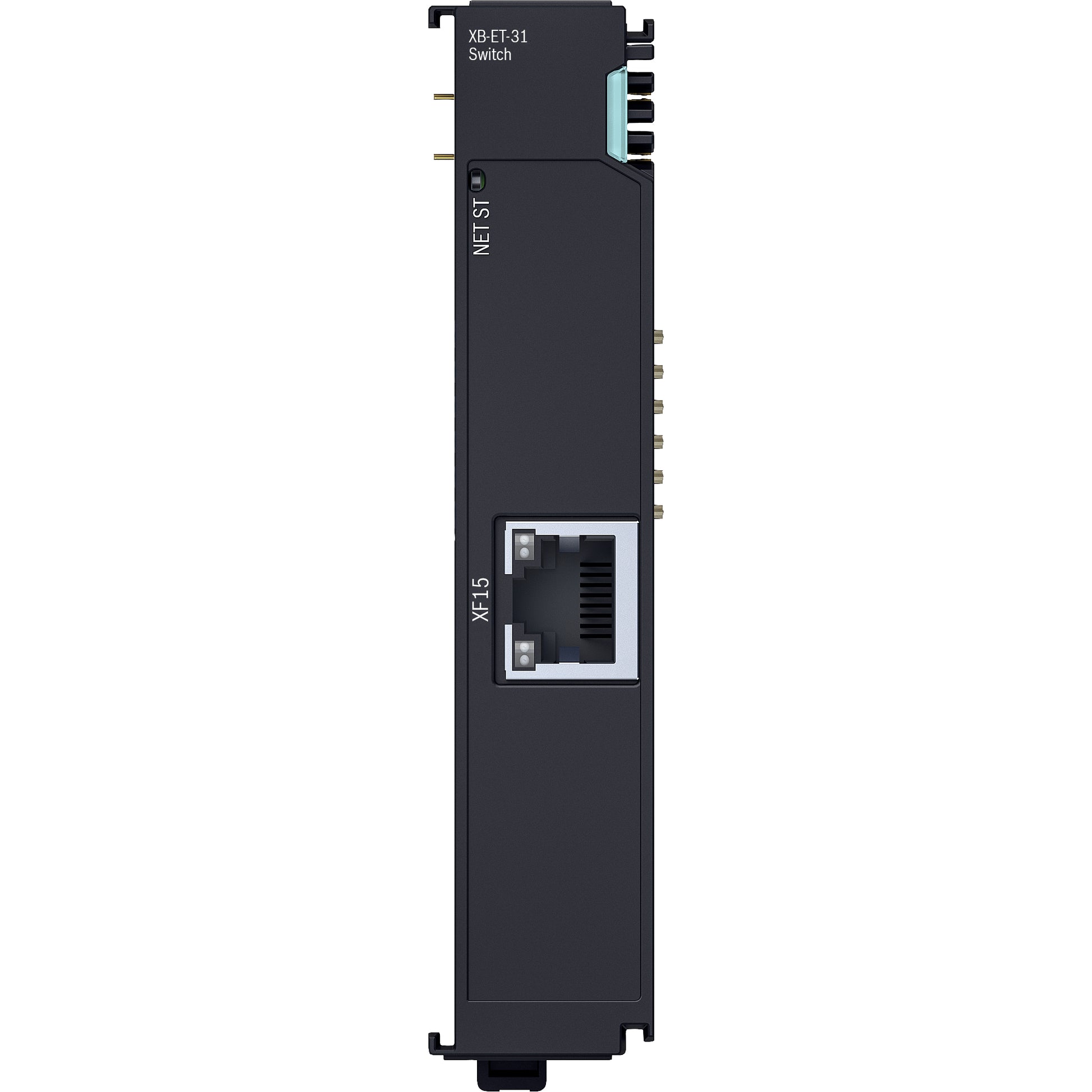

Ethernet-Switchport-Abzweig XB-ET-31 ctrlX I/O - R911419351
Ethernet-Switchport-Abzweig XB-ET-31 ctrlX I/O - R911419351
Verfügbarkeit für Abholungen konnte nicht geladen werden
Der Ethernet-Switchport-Abzweig XB-ET-31 dient dem dezentralen Anschluss beliebiger Ethernet-Geräte innerhalb einer modularen ctrlX-I/O-Station. Die Ethernet-Kommunikation der angeschlossenen Geräte wird volltransparent und kollisionsfrei durch den EtherCAT Lokalbus weitergeleitet. Der Switchport-Abzweig kann an beliebiger Position innerhalb der ctrlXI/O-Station eingesetzt werden. Eine Konfiguration ist nicht erforderlich.
Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.
Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.
Technische Daten
Technische Daten
Allgemeine technische Daten:
- Anschlusstechnik: RJ45
- Anzahl der Ausgänge: 1
- Potentialtrennung: DC 707 V UL zu FE
- Nennspannung UL: DC 24 V (19,2 V bis 30 V, inkl. Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
- Stromaufnahme UL: Max. 45 mA
- Maximale Leistungsaufnahme des Moduls: 1,1 W
- Abmessungen: 20 mm × 105 mm × 85 mm (Breite × Höhe × Tiefe)
- Gewicht: 100 g
- EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
- Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
- Kennzeichnung, Zulassungen: CE, UKCA, UL
