Bosch Rexroth

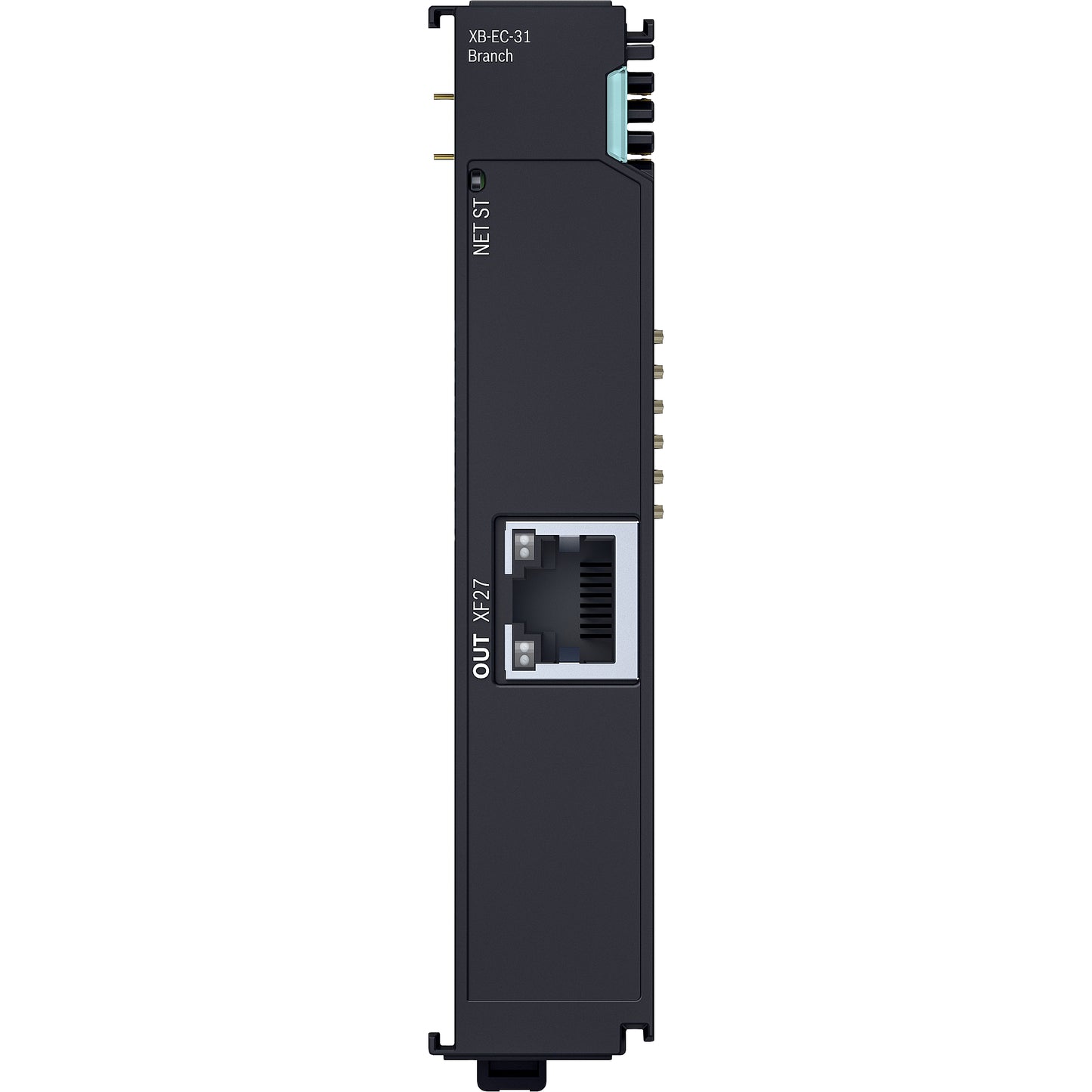

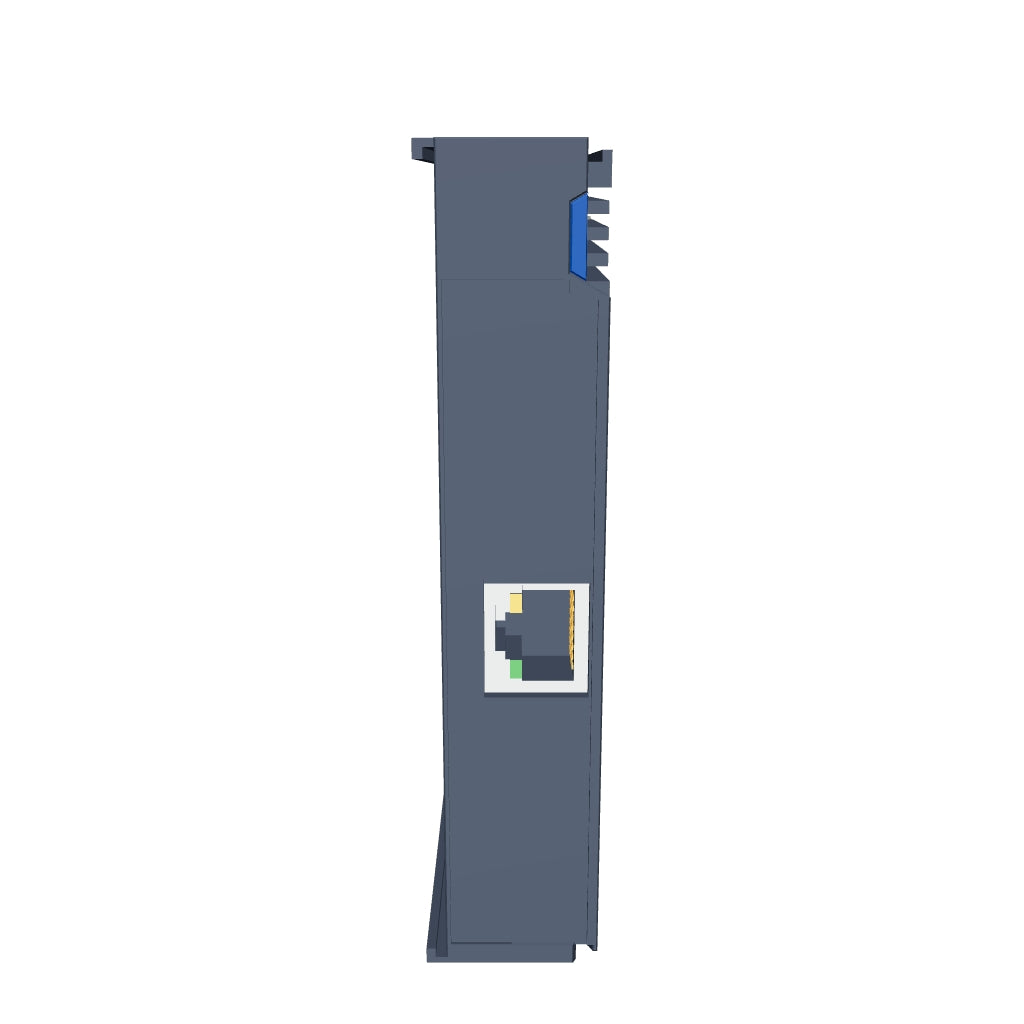

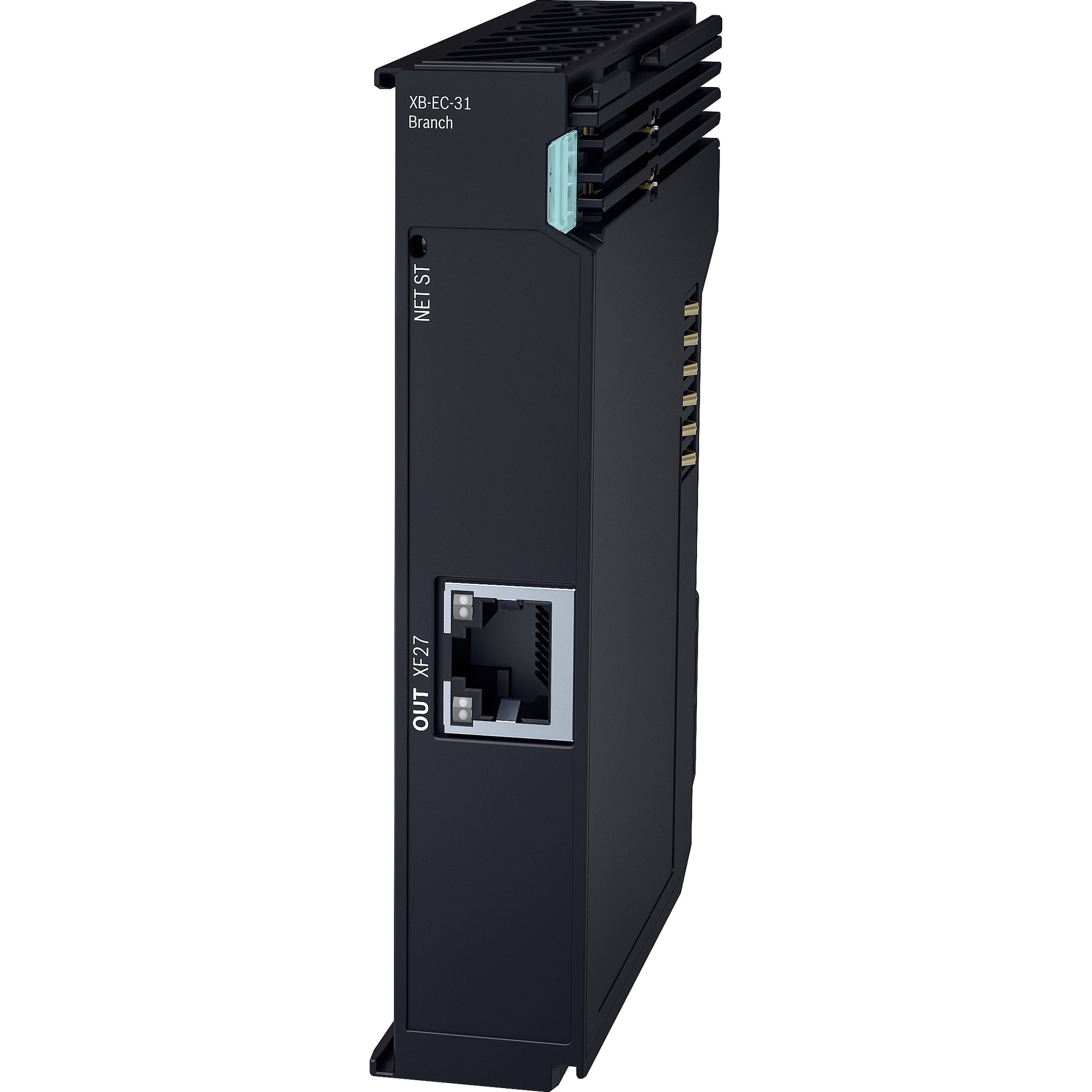

EtherCAT-Abzweig XB-EC-31 ctrlX I/O - R911406092
EtherCAT-Abzweig XB-EC-31 ctrlX I/O - R911406092
Verfügbarkeit für Abholungen konnte nicht geladen werden
Der 1-Port EtherCAT-Abzweig XB-EC-31 dient zur Auskopplung des EtherCAT-Lokalbus' aus einer ctrlX I/O-Station. Das Modul kann an beliebiger Stelle zwischen den ctrlX I/O-Modulen eingesetzt werden und ermöglicht den Aufbau von EtherCAT-Sterntopologien. Durch das Verwenden mehrerer XB-EC-31 in einer Station lassen sich modular EtherCAT-Topologien realisieren. Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.
Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.
Technische Daten
Technische Daten
Allgemeine technische Daten:
- Anschlusstechnik: RJ45
- Anzahl der Ausgänge: 1
- EtherCAT OUT: XF27
- Nennspannung UL: DC 24 V (19,2 V bis 30 V, inkl. Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
- Stromaufnahme UL: Max. 40 mA
- Maximale Leistungsaufnahme des Moduls: 0,9 W
- Abmessungen: 20 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
- Gewicht: 100 g (Modul inklusive Stecker)
- Potentialtrennung: DC 1200 V UP zu UL, DC 707 V UP/UL zu FE, getestet für je 60 s (nicht durch ULevaluiert)
- EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
- Nennspannung UL/UP: DC 24 V (19,2 V bis 30 V, inkl. Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
- Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
- Kennzeichnung, Zulassungen: CE, UKCA, UL
