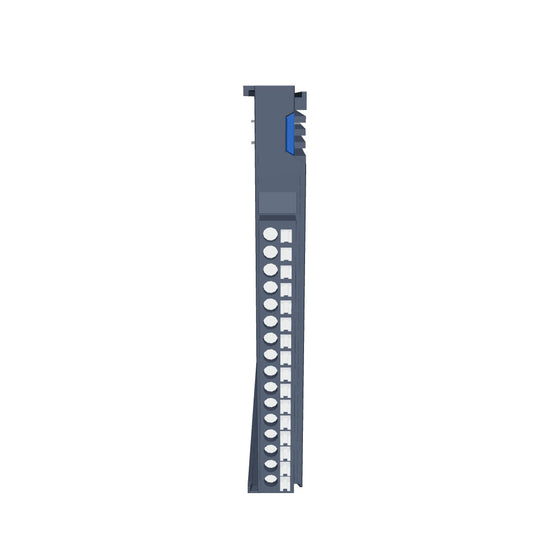

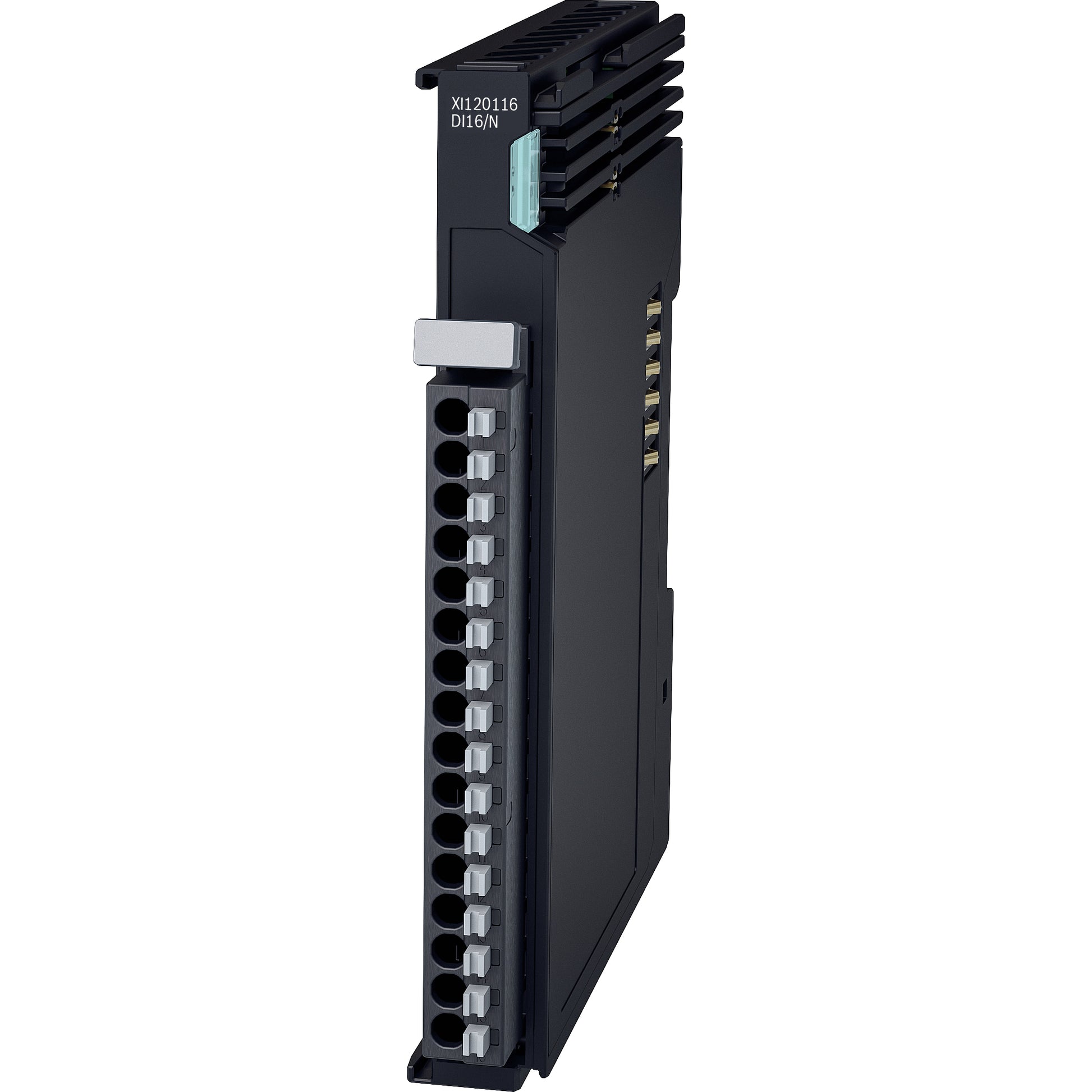

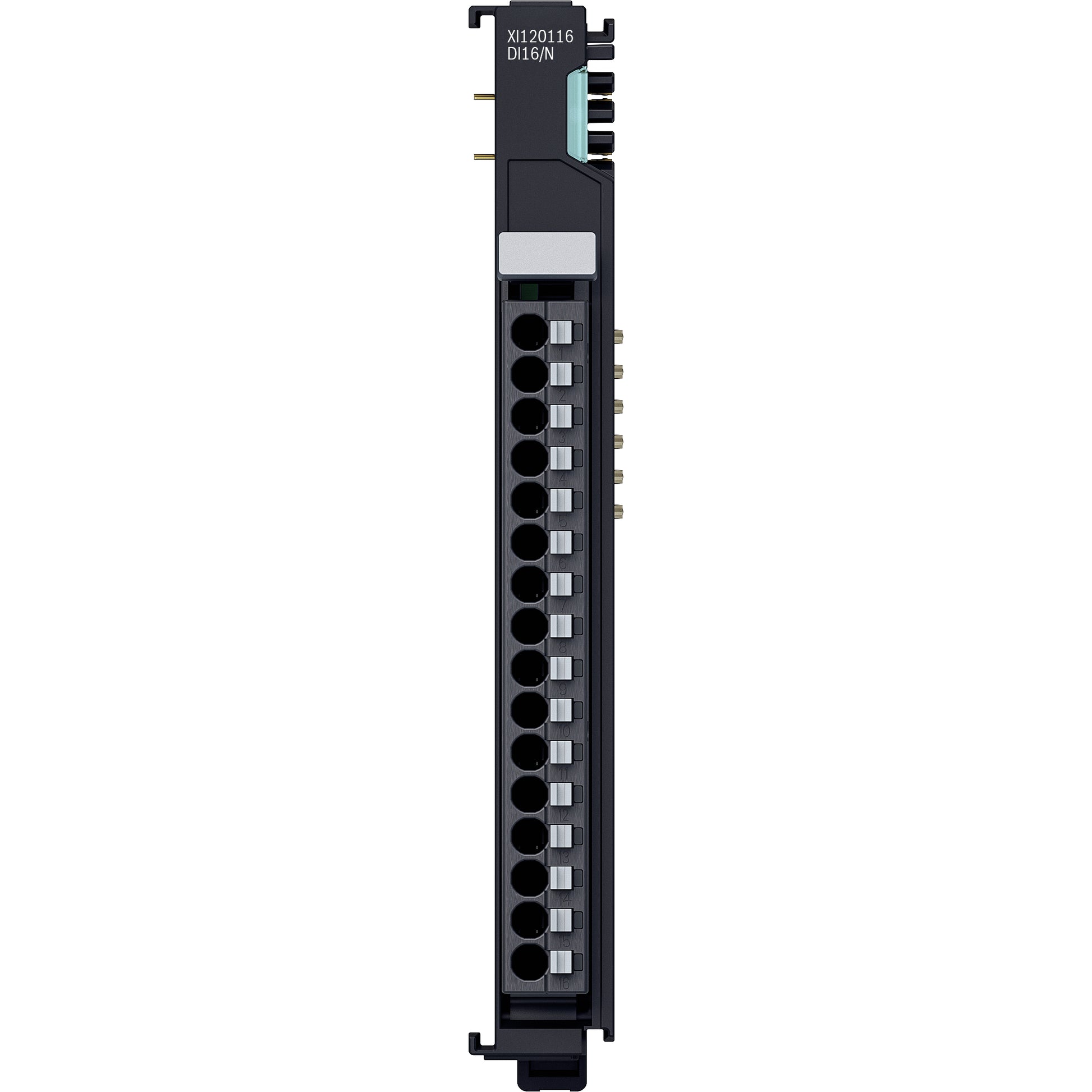

Digitales Eingangsmodul XI120116 ctrlX I/O 16-Kanal (24 VDC, 3 ms Filterzeit, 1-Leiter, NPN) - R912009221

Digitales Eingangsmodul XI120116 ctrlX I/O 16-Kanal (24 VDC, 3 ms Filterzeit, 1-Leiter, NPN) - R912009221

€120,00 EUR
€120,00 EUR
Sale Ausverkauft
inkl. MwSt. zzgl. Versand
Auf Lager. In 2–5  Tagen bei dir.
Gesetzliche Gewährleistungsrechte
Gesetzliche Gewährleistungsrechte Dokument herunterladen

Das digitale Eingangsmodul XI120116 dient zur Erfassung von binären masseschaltenden 24-V-Steuersignalen in einer ctrlX I/OStation. Das Modul ist mit 16 Kanälen in 1-Leitertechnik ausgeführt. Der Signalzustand wird an der Kanal-LED auf dem abnehmbaren Peripheriestecker angezeigt.

Die Logik- und Peripherieversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung.

Technische Daten

Allgemeine Technische Daten

  • Anzahl Eingänge: 16
  • Anschlussart: Push-in-Klemme
  • Anschlusstechnik: 1-Leitertechnik
  • Spezifikation: EN 61131-2
  • Eingangsfilter: 3 ms
  • Signalspannung "0": 18 V bis 30 V
  • Signalspannung "1": 0 V bis 7 V
  • Eingangsstrom: Typisch 3 mA
  • Nennspannung (UL / UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
  • Stromaufnahme UL: 30 mA
  • Stromaufnahme: UP 46 mA
  • Maximale Leistungsaufnahme des Moduls: 1,87 W
  • Bitbreite im Prozessabbild: 2 Byte (16 Bit)
  • Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
  • Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
  • Gewicht: 100 g (Modul inklusive Stecker)
  • Potentialtrennung: 1211 V DC UP zu UL, 707 V DC UP/UL zu FE (nicht durch UL evaluiert)
  • EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
  • Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
  • Kennzeichnung, Zulassungen: CE, UKCA, UL

Downloads

Betriebsanleitung

ESI-Files
