Bosch Rexroth

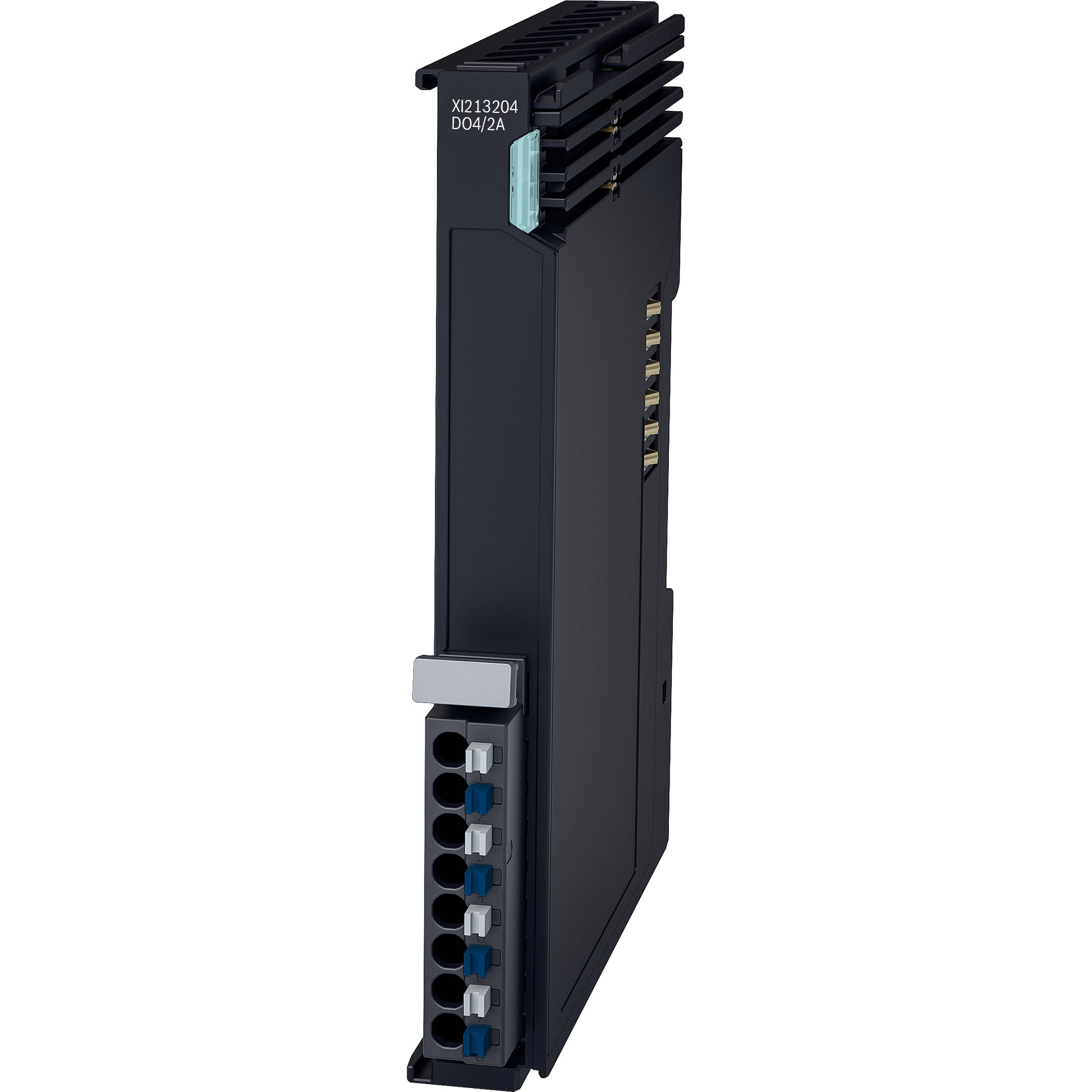

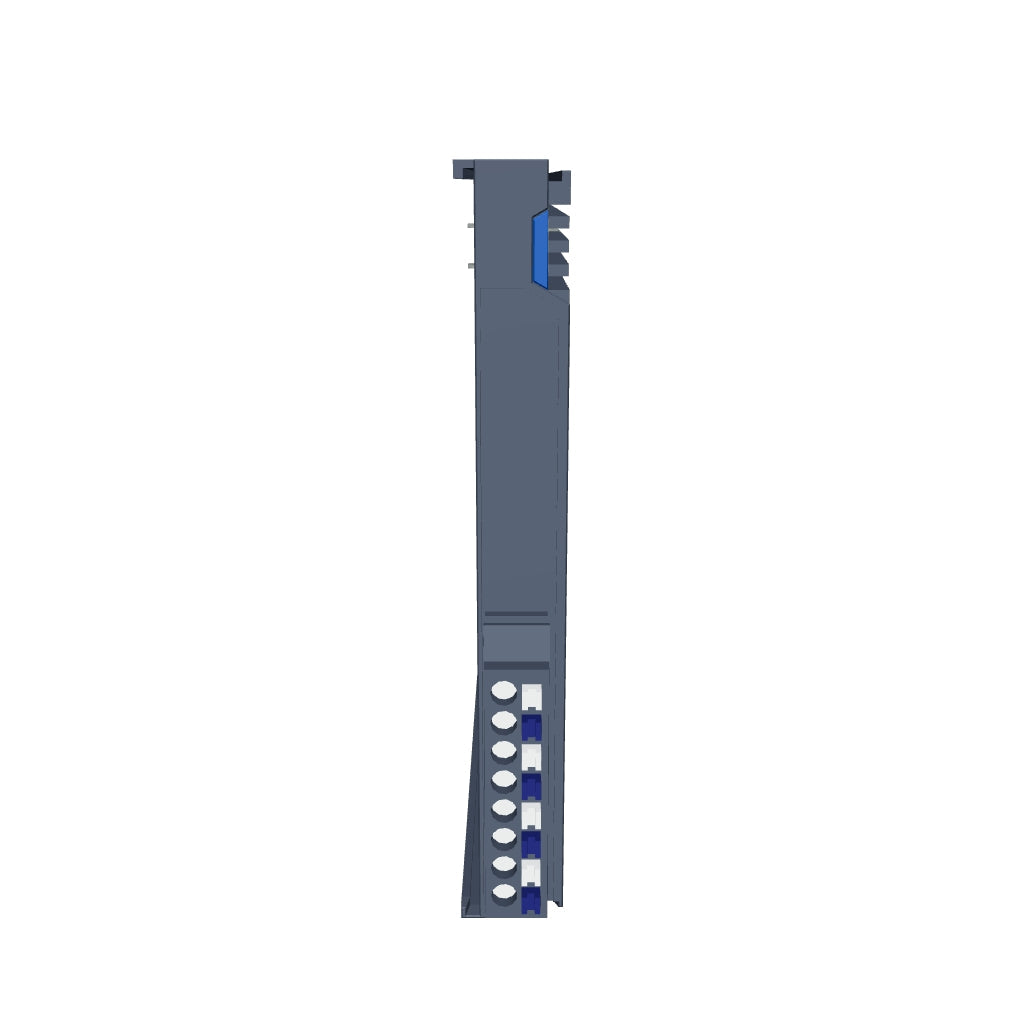

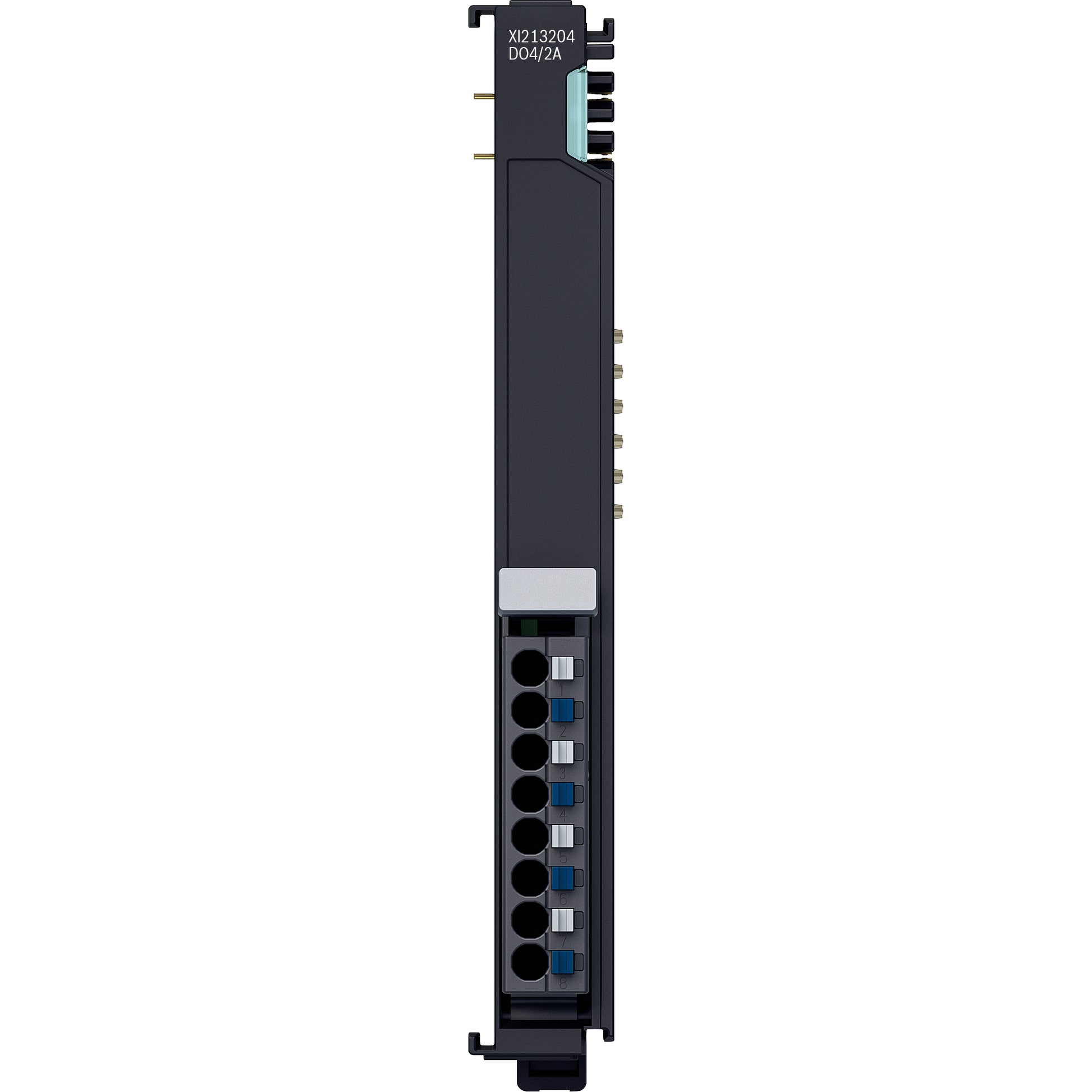

Digitales Ausgangsmodul XI213204 ctrlX I/O 2-Kanal (24 VDC, 2 A), 2-Leiter, PNP - R911417209

Digitales Ausgangsmodul XI213204 ctrlX I/O 2-Kanal (24 VDC, 2 A), 2-Leiter, PNP - R911417209

€104,00 EUR
€104,00 EUR
Sale Ausverkauft
inkl. MwSt. zzgl. Versand
Auf Lager - Lieferzeit 2-5 Werktage*
 Weitere Bezahlmöglichkeiten

Abholung bei ctrlX SHOP verfügbar

Gewöhnlich fertig in 24 Stunden

Der modulare, kompakte Geräteaufbau der E/A-Systeme von Rexroth bietet Ihnen maximale Flexibilität für die kostengünstige Umsetzung Ihrer individuellen Maschinenkonzepte. Die E/A-Module verfügen über robustes Design und Mechanik, sind einfach zu handhaben, haben eine schnelle Reaktionszeit und sind schnell zu installieren - sowohl im Schaltschrank als auch im Feld. Offene Kommunikationsstandards ermöglichen Ihnen die perfekte Integration der E/A-Module bei maximaler Verfügbarkeit.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.

Allgemeine technische Daten:

  • Anzahl Ausgänge: 4
  • Anschlussart: Push-in
  • Anschlusstechnik: 2-Leitertechnik
  • Ausgangsstrom maximal: 2,0 A pro Kanal. Der dem Kanal zugeordnete GND-Kontakt darf nicht über den maximalen Ausgangsstrom von 2 A belastet werden.
  • Summenstrom der Kanäle: <50 °C: 6 A, >50°C: 4 A
  • Nennlast: Ohmsch, maximal 48 W (12 Ω; bei Nennspannung)
  • Minimale Last: 10 kΩ
  • Anstiegszeit (TRise): Ohne Last: Auf digitalem Eingang 16,4 µs, 17,3 µs bei 240 Ω, 100 mA, Ohmsche Nennlast: 17,6 μs bei 12 Ω, 2000 mA
  • Abfallzeit (TFALL): Ohne Last: Auf digitalem Eingang 450 µs, 45,3 µs bei 240 Ω, 100 mA, Ohmsche Nennlast: 22,4 µs bei 12 Ω, 2000 mA
  • Induktive Abschaltenergie: Maximal 150 mJ pro Kanal
  • Verhalten bei Überlast: Kanalgranulares Abschalten mit automatischem Restart
  • Rückspeisefestigkeit: Nicht rückspeisefest, externe Vorkehrungen notwendig
  • Nennspannung (UL/UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
  • Stromaufnahme UL: 30 mA
  • Stromaufnahme UP: 15 mA + Last
  • Maximale Leistungsaufnahme des Moduls: 2,2 W
  • Bitbreite im Prozessabbild: 4 Bit
  • Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
  • Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
  • Gewicht: 90 g (Modul inklusive Stecker)
  • Potentialtrennung: DC 1200 V UP zu UL, DC 707 V UP/UL zu FE, getestet für je 60 s (nicht durch UL evaluiert)
  • EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
  • Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
  • Kennzeichnung, Zulassungen: CE, UKCA, UL

Betriebsanleitung
