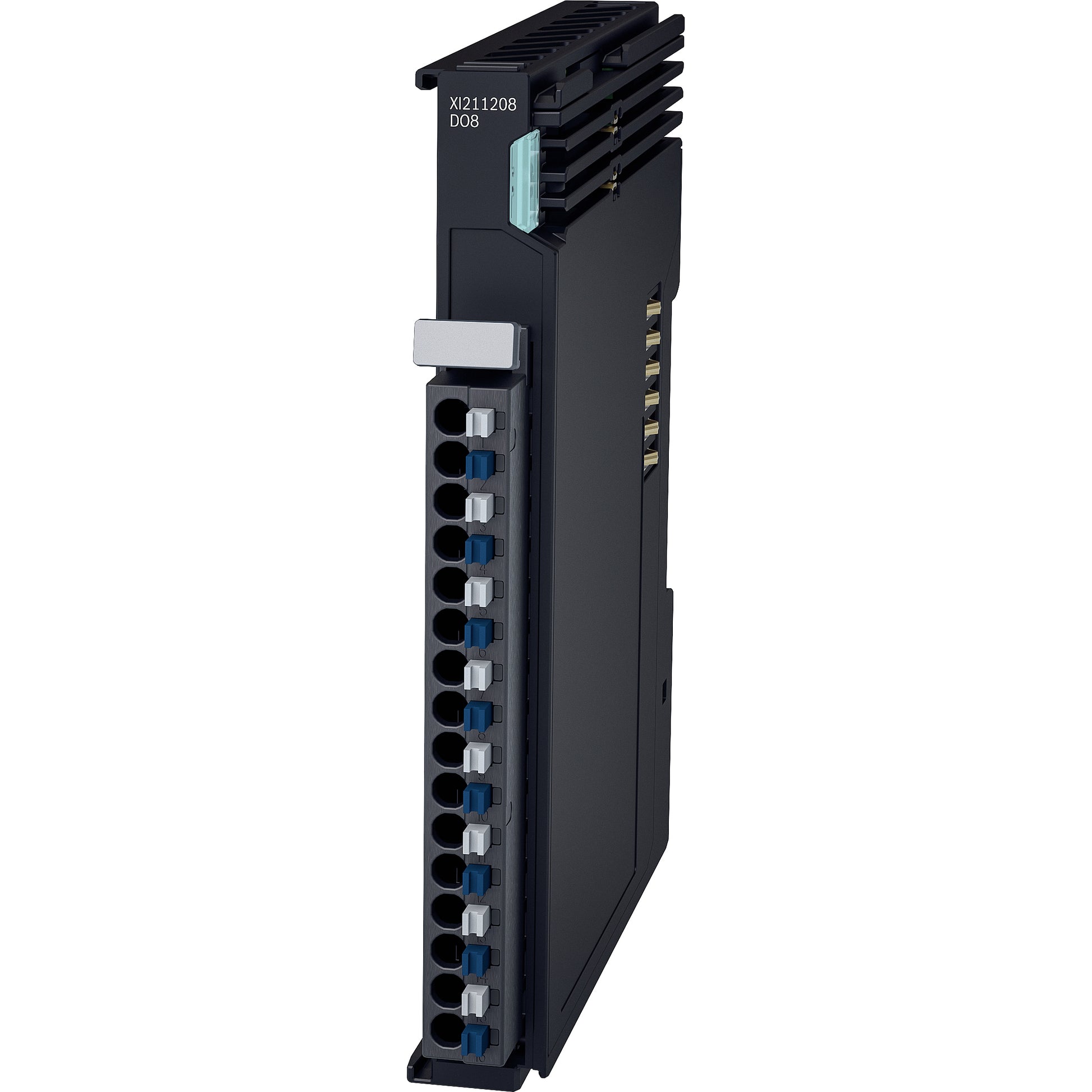

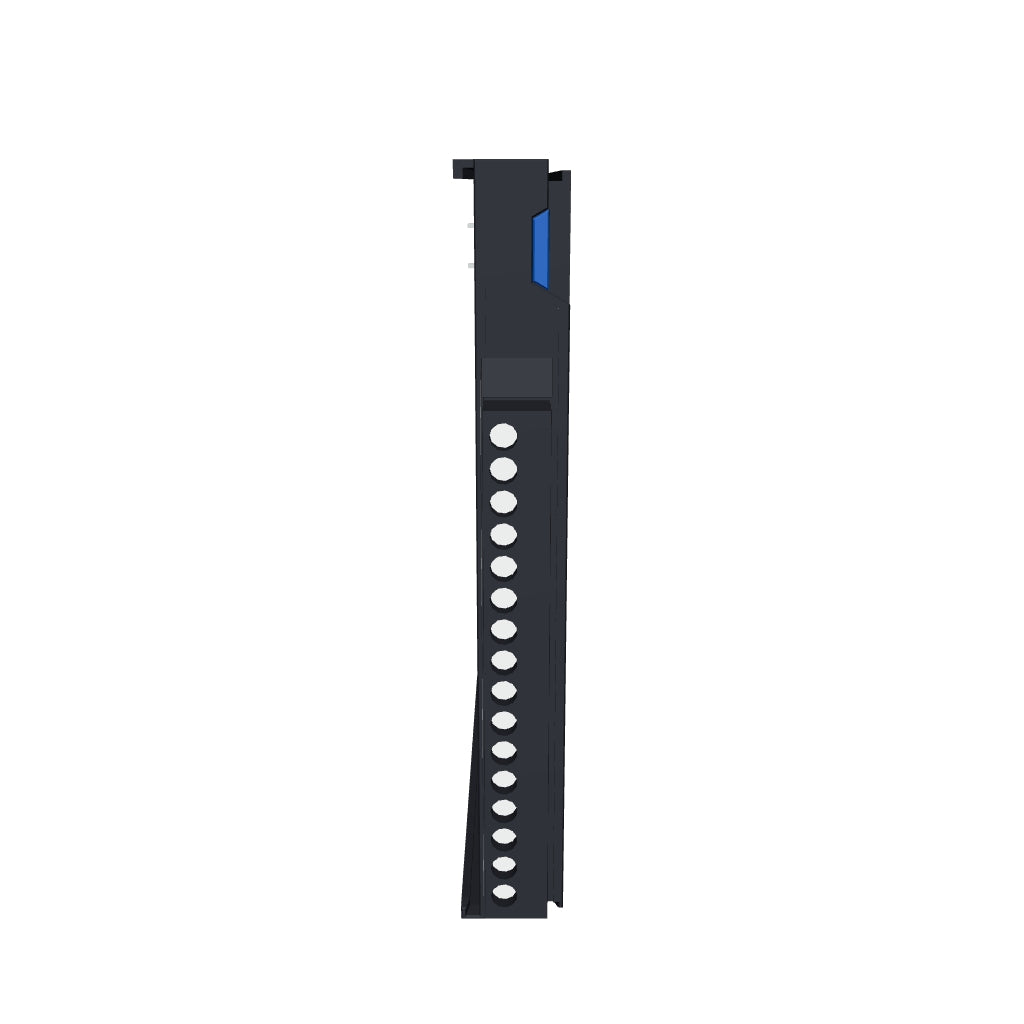

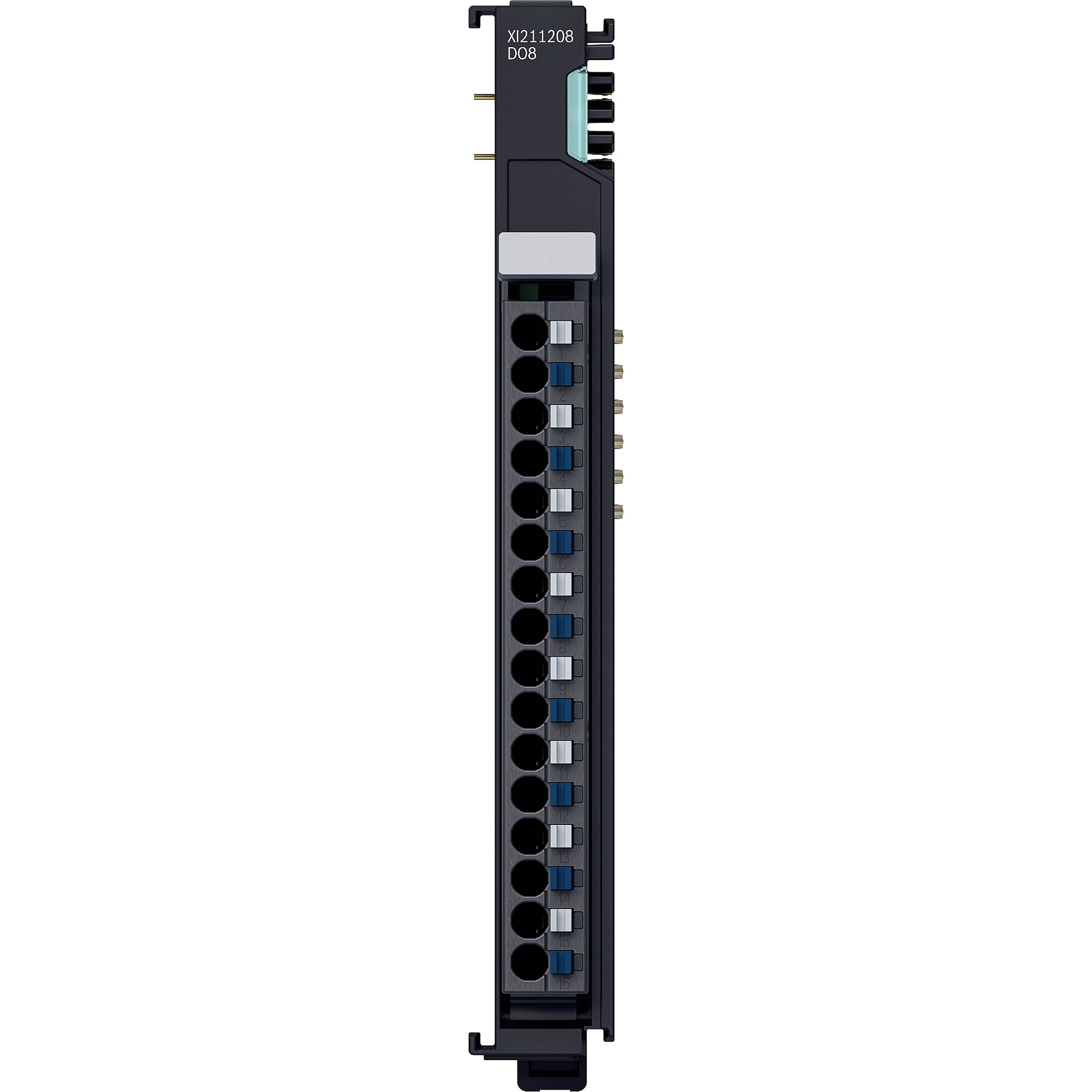

Digitales Ausgangsmodul XI211208 ctrlX I/O 8-Kanal (24 VDC, 0.5 A), 2-Leiter, PNP - R911406101
Digitales Ausgangsmodul XI211208 ctrlX I/O 8-Kanal (24 VDC, 0.5 A), 2-Leiter, PNP - R911406101
Verfügbarkeit für Abholungen konnte nicht geladen werden
Die digitale Ausgangsklemme XI211208 dient zur Ausgabe von binären 24-V-Steuersignalen in einer ctrlX I/O-Station. Die Klemme ist mit 8 Kanälen in 2-Leitertechnik ausgeführt. Der Signalzustand wird an der Kanal-LED auf dem abnehmbaren Peripheriestecker angezeigt. Die digitalen Ausgänge werden aus der Peripherieversorgungsspannung UP versorgt. Die Logik- und Peripherieversorgung sowie die Ethercat-basierende Modulkommunikation werden durch das Modul rangiert.
Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.
Technische Daten
Technische Daten
Allgemeine Technische Daten:
- Anzahl Ausgänge: 8
- Anschlussart: Push-in-Klemme
- Anschlusstechnik: 2-Leitertechnik
- Ausgangsstrom maximal: 0,5 A pro Kanal. Der dem Kanal zugeordnete GND-Kontakt darf nicht über den maximalen Ausgangsstrom von 0,5 A belastet werden.
- Summenstrom der Kanäle: max. 4 A
- Nennlast: Ohmsch, maximal 12 W (48 Ω; bei Nennspannung)
- Minimale Last: 10 kΩ
- Ansteigszeit (TRise): Ohne Last: Auf digitalem Eingang 8,3 µs, 8,5 µs bei 240 Ω, 100 mA, Ohmsche Nennlast: 10 µs bei 48 Ω, 500 mA
- Abfallzeit (TFALL): Ohne Last: Auf digitalem Eingang 1,4 ms, 50 µs bei 240 Ω, 100 mA, Ohmsche Nennlast: 11 µs bei 48 Ω, 500 mA
- Induktive Abschaltenergie: Maximal 150 mJ pro Kanal
- Verhalten bei Überlast: Kanalgranulares Abschalten mit automatischem Restart
- Rückspeisefestigkeit: Nicht rückspeisefest, externe Vorkehrungen notwendig
- Nennspannung (UL/UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
- Stromaufnahme UL: 35 mA
- Stromaufnahme UP: 15 mA + Last
- Maximale Leistungsaufnahme des Moduls: 2,06 W
- Bitbreite im Prozessabbild: 1 Byte (8 Bit)
- Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
- Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
- Gewicht: 100 g (Modul inklusive Stecker)
- Potentialtrennung: 1211 V DC UP zu UL, 707 V DC UP/UL zu FE (nicht durch UL evaluiert)
- EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
- Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
- Kennzeichnung, Zulassungen: CE, UKCA, UL (⮫ File Nr. E210730)
