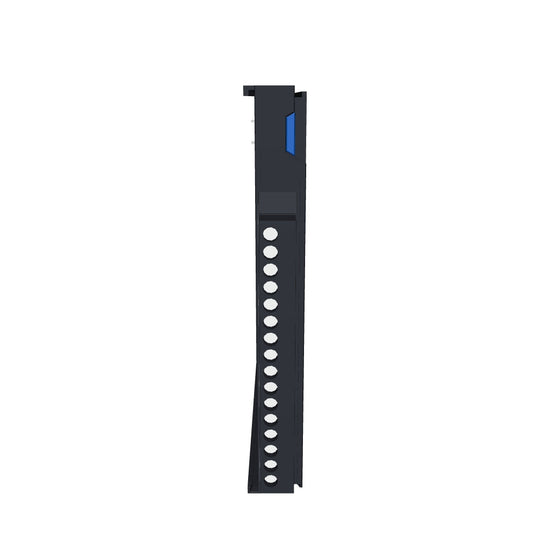

Digitales Ausgangsmodul XI211116 ctrlX I/O 16-Kanal (24 VDC, 0.5 A), 1-Leiter, PNP - R911406102

Allgemeine technische Daten:

• Anzahl Ausgänge: 16
• Anschlussart: Push-in-Klemme
• Anschlusstechnik: 1-Leitertechnik
• Ausgangsstrom: max. 0,5 A pro Kanal
• Summenstrom der Kanäle: max. 4 A
• Nennlast: Ohmsch, maximal 12 W (48 Ω; bei Nennspannung)
• Minimale Last: 10 kΩ
• Ansteigszeit (TRise): Ohne Last: Auf digitalem Eingang 8,3 µs, 8,5 µs bei 240 Ω, 100 mA, Ohmsche Nennlast: 10 µs bei 48 Ω, 500 mA
• Abfallzeit (TFALL): Ohne Last: Auf digitalem Eingang 1,4 ms, 50 µs bei 240 Ω, 100 mA, Ohmsche Nennlast: 11 µs bei 48 Ω, 500 mA
• Induktive Abschaltenergie: max. 150 mJ pro Kanal
• Verhalten bei Überlast: Kanalgranulares Abschalten mit automatischem Restart
• Rückspeisefestigkeit: Nicht rückspeisefest, externe Vorkehrungen notwendig
• Nennspannung (UL/UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
• Stromaufnahme UL: 35 mA
• Stromaufnahme UP: 30 mA + Last
• Maximale Leistungsaufnahme des Moduls: 2,25 W
• Bitbreite im Prozessabbild: 2 Byte (16 Bit)
• Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
• Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
• Gewicht: 100 g (Modul inklusive Stecker)
• Potentialtrennung: 1211 V DC UP zu UL, 707 V DC UP/UL zu FE (nicht durch UL evaluiert)
• EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
• Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
• Kennzeichnung, Zulassungen: CE, UKCA, UL (⮫ File Nr. E210730)
