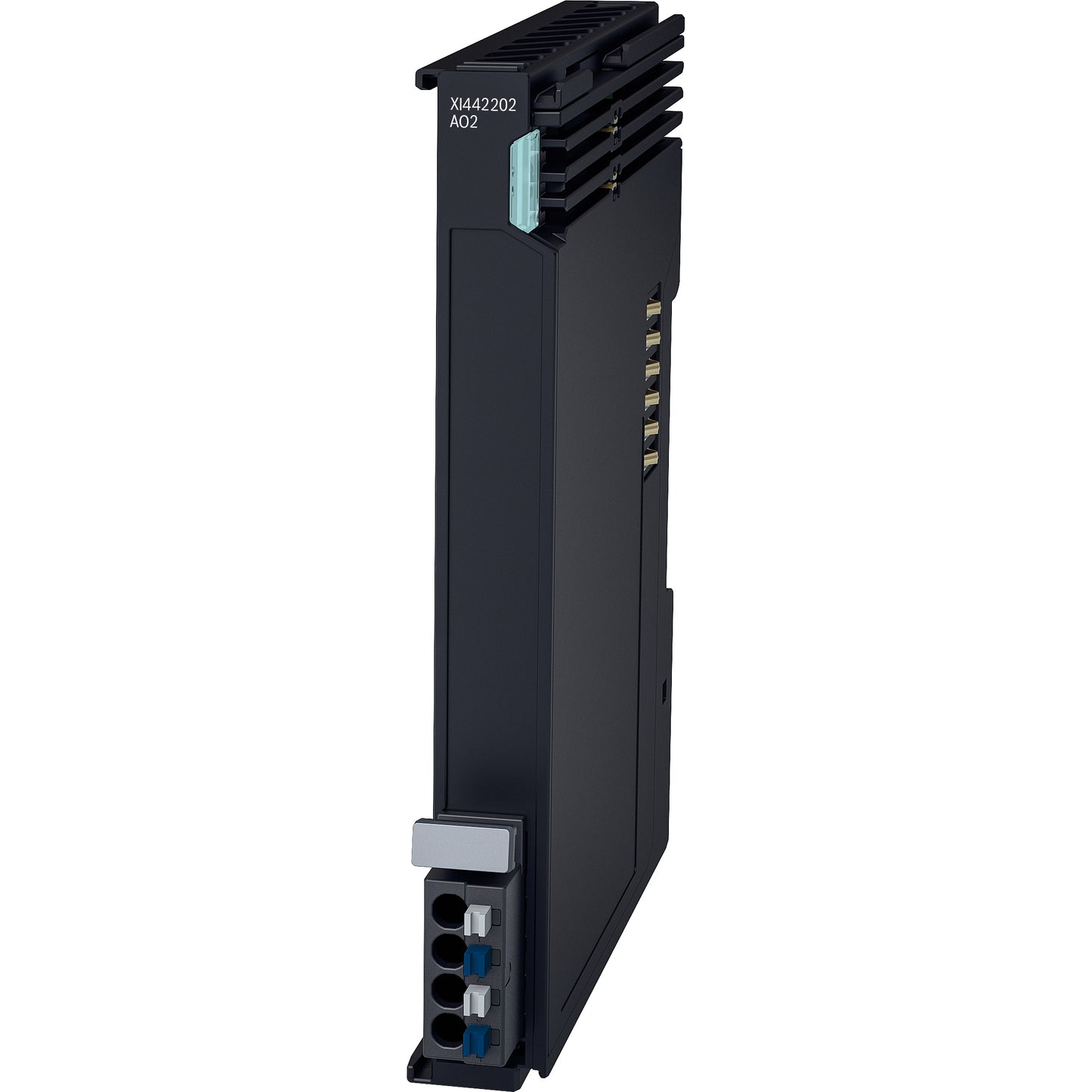

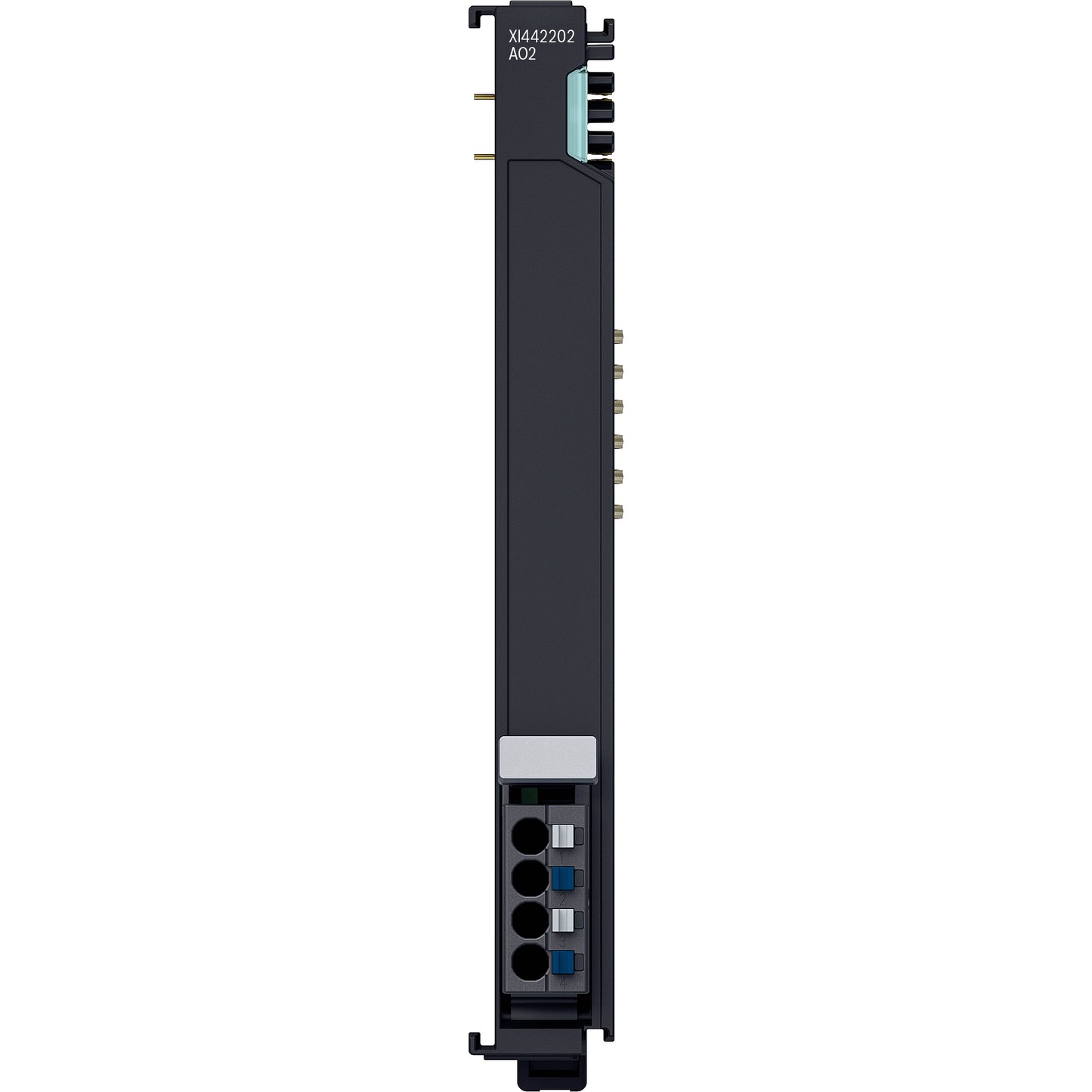

Analoges Ausgangsmodul XI442202 ctrlX I/O 2-Kanal (4 bis 20 mA, 16 bit) - R911406112

Analoges Ausgangsmodul XI442202 ctrlX I/O 2-Kanal (4 bis 20 mA, 16 bit) - R911406112

€259,00 EUR
€259,00 EUR
Sale Ausverkauft
inkl. MwSt. zzgl. Versand
Auf Lager - Lieferzeit 2-5 Werktage*

Die analoge Ausgangsklemme XI442202 erzeugt Ausgangssignale im Bereich von 4 bis 20 mA in einer ctrlX I/O Station. Das Ausgangssignal wird galvanisch getrennt von der Systemebene mit einer Auflösung von 16 Bit ausgegeben. Die 2 Ausgangskanäle besitzen ein gemeinsames Massepotenzial. Die Ausgangsstufen werden durch die 24-V-Versorgung aus UP gespeist.

Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.

Technische Daten

Allgemeine technische Daten:

  • Anzahl der Ausgänge: 2
  • Anschlussart: Push-in-Klemme
  • Anschlusstechnik: 2-Leiter bipolar, geschirmt, paarig verdrillt
  • Ausgangssignal: 4 mA bis 20 mA
  • Ausgangslast: ≤ 500 Ω
  • Auflösung D/A: 16 Bit
  • Genauigkeit: Typ. ±0,1 % vom Messbereichsendwert (MBE), max. ±0,25% vom MBE (abhängig von Last, Alterung und Temperaturdrift)
  • Prozessdaten-Update: 250 μs
  • Überlastschutz: Ja
  • Spannungsversorgung: UP über die Rangierkontakte
  • Nennspannung (UL / UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
  • Stromaufnahme UL: Max. 40 mA
  • Stromaufnahme UP: Max. 55 mA
  • Maximale Leistungsaufnahme des Moduls: 1,86 W
  • Bitbreite Ausgangsdaten im Prozessdatenabbild: 4 Byte (kanalgranular einstellbar)
  • Bitbreite Eingangsdaten im Prozessdatenabbild (inklusive Füllbits): 6 Byte in Standard-Darstellung,
    2 Byte in Darstellung „compact“ (kanalgranular einstellbar)
  • Parametrierung: Über ctrlX Works (Anlaufparameter)
  • Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
  • Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
  • Gewicht: 95 g (Modul inklusive Stecker)
  • Potenzialtrennung: DC 1211 V UP zu UL, DC 707 V UP/UL zu FE (nicht durch UL evaluiert)
  • EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
  • Einbaulage: Senkrecht, auf einer waagerechten Tragschiene
  • Kennzeichnung, Zulassungen: CE, UKCA, UL (⮫ File Nr. E210730)

Downloads

Betriebsanleitung
