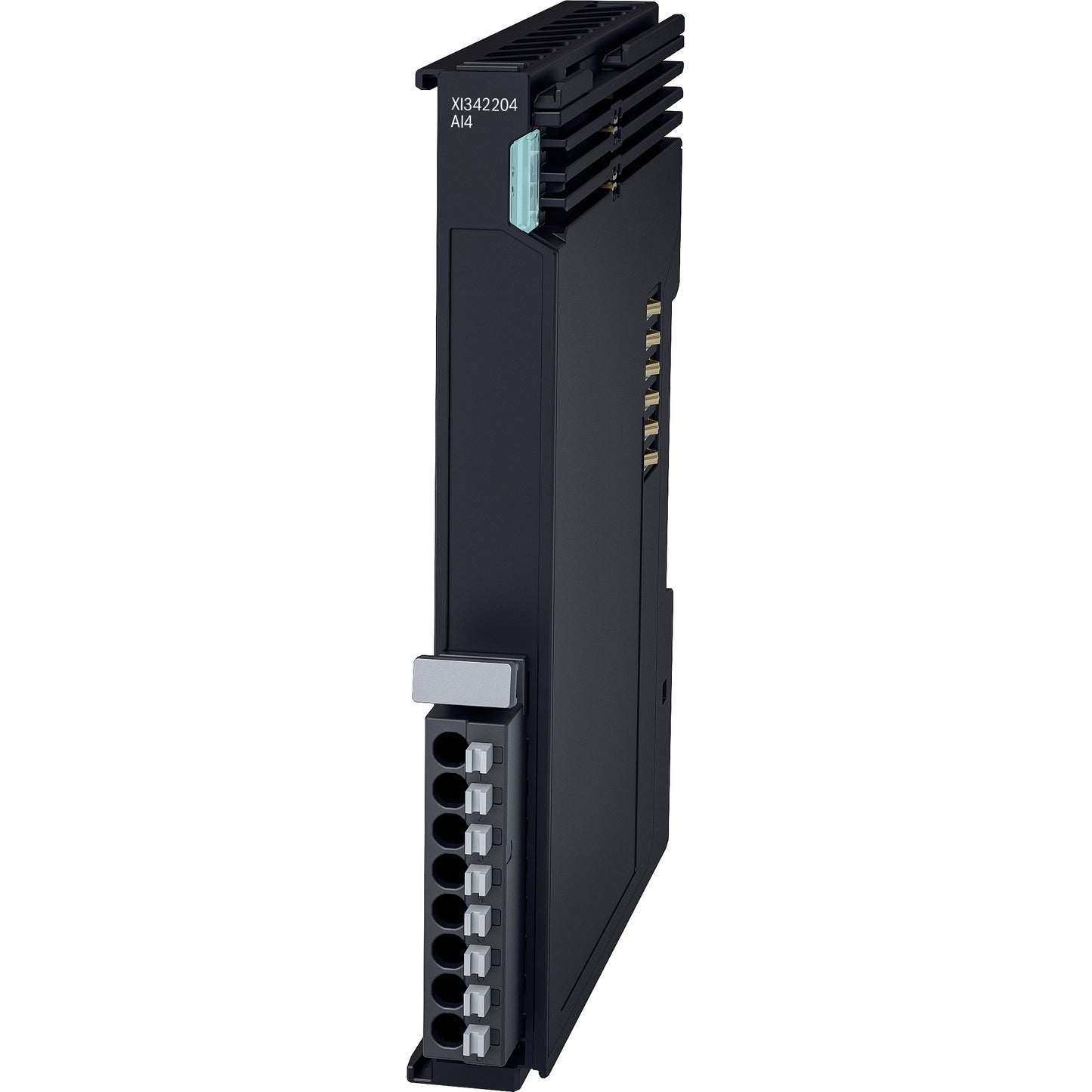

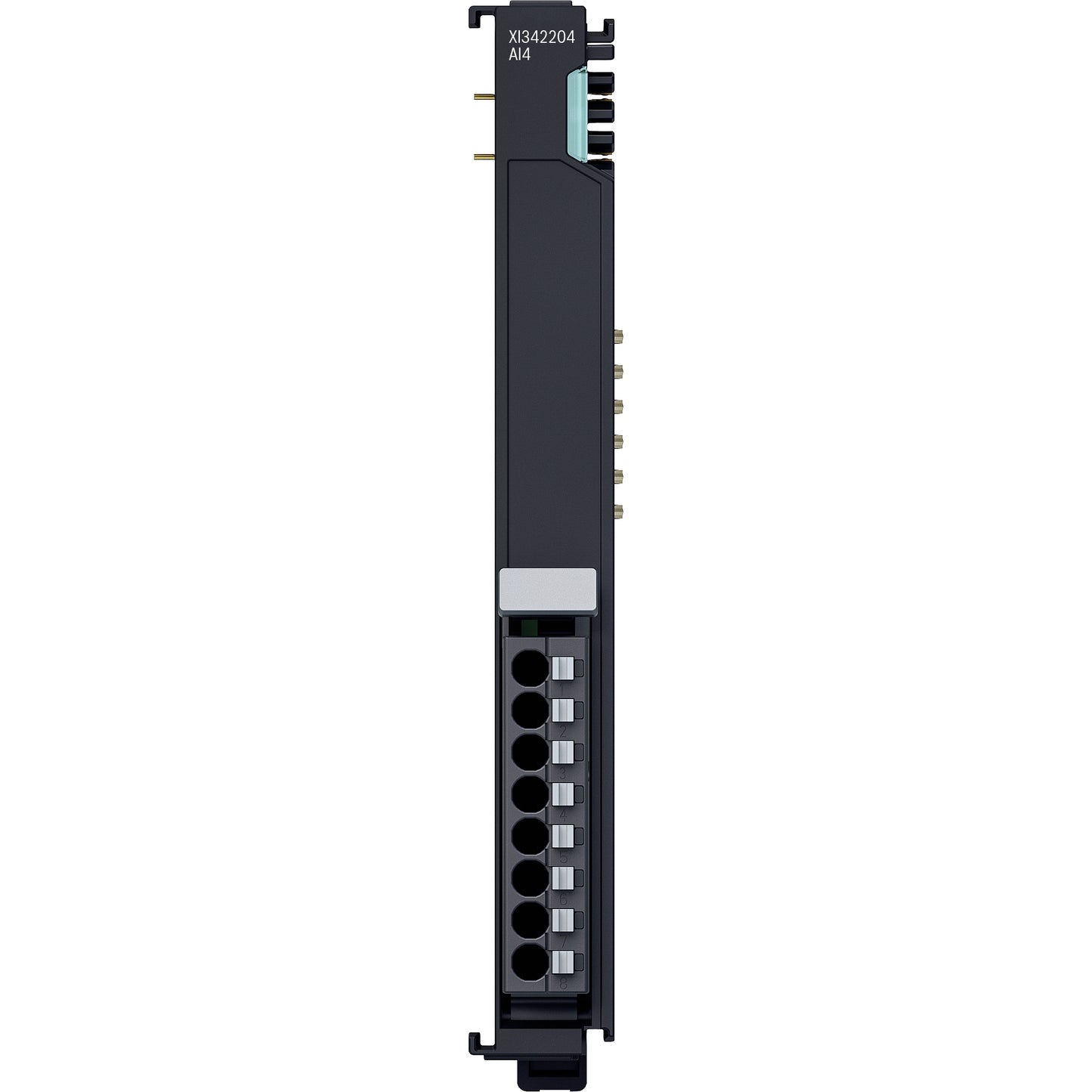

Analog input module XI342204 ctrlX I/O 4-channel (4 to 20 mA, 16 bit, differential inputs) - R911406107

Analog input module XI342204 ctrlX I/O 4-channel (4 to 20 mA, 16 bit, differential inputs) - R911406107

€331,00 EUR
€331,00 EUR
Sale Sold out
Tax included. Shipping calculated at checkout.
Auf Lager - Lieferzeit 2-5 Werktage*

The analog input terminal XI342204 processes signals in the range of 4 to 20 mA in a ctrlX I/O station. The input signal is digitized with a resolution of 16 bits and transmitted to the system level in an electrically isolated manner. The 4 input channels are differential inputs. Error states are displayed on the channel LED on the removable peripheral connector and forwarded to the controller via the local bus.

The logic and peripheral power supply as well as the EtherCAT-based module communication are forwarded through the module.

The corresponding ESI files are available for integration into the higher-level system. You can find the ESI files here .

-> to the technical data <-

Technical data

Allgemeine technische Daten:

  • Anzahl der Eingänge: 4
  • Anschlussart: Push-in-Klemme
  • Anschlusstechnik: 2-Leiter, geschirmt, paarig verdrillt
  • Signalart: Differentiell
  • Eingangssignal: 4 mA bis 20 mA
  • Eingangswiderstand: <250 Ω
  • Grenzfrequenz Eingangsfilter: 15,7 kHz
  • Wandlungszeit: 100 μs
  • Auflösung D/A: 16 Bit inkl. Vorzeichen
  • Genauigkeit: Typ. ±0,1% vom Messbereichs-Endwert (MBE), Max ±0,3% vom MBE
  • Überlastschutz: Nein, max. DC 10,4 V, Imax = 46 mA
  • Common Mode: Max. ±35 V gegenüber UPGND
  • Spannungsversorgung: UP über die Rangierkontakte
  • Nennspannung (UL / UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
  • Stromaufnahme UL: 40 mA
  • Stromaufnahme UP: 21 mA
  • Maximale Leistungsaufnahme des Moduls: 1,8 W
  • Bitbreite Eingangsdaten im Prozessdatenabbild (inklusive Füllbits): 18 Bytes in Standard-Darstellung, 12 Bytes in Darstellung "compact" (kanalgranular einstellbar)
  • Parametrierung: Über ctrlX Works (Startparameter)
  • Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
  • Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
  • Gewicht: 95 g (Modul inklusive Stecker)
    Potentialtrennung DC 1211 V UP zu UL, DC 707 V UP/UL zu FE (nicht durch UL evaluiert)
  • EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
  • Einbaulage: Senkrecht, auf einer waagerechten Tragschiene
  • Kennzeichnung, Zulassungen: CE, UKCA, UL (⮫ File Nr. E210730)
